Цифровой осциллограф OWON XDS2102A

Код: 887988
Цифровой осциллограф OWON XDS2102A
Все о товаре
Видео
Гарантия
22465.80 ₴

Все о товаре

5 (1)
3 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Настольный 2-канальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 ГВыб/с, объемом памяти 20 МБ, вертикальным разрешением 12 бит.
22465.80 ₴
22465.80 ₴
Внимание! Отправка товара в течение 5 рабочих дней.

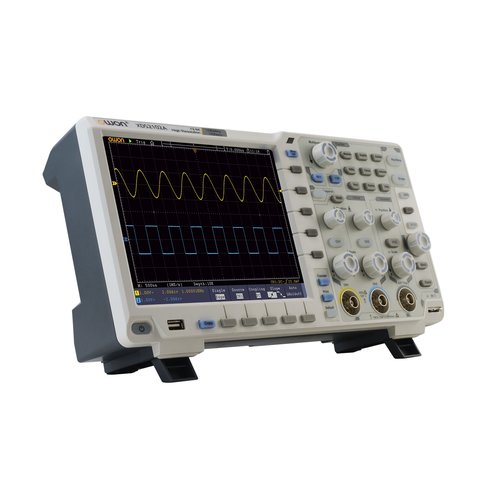

OWON XDS2102A — это настольный цифровой осциллограф. Двухканальный прибор с полосой пропускания 100 МГц и частотой дискретизации 1 ГВыб/с. Преимуществом данного прибора являются его компактные размеры, АЦП высокого разрешения (12 бит) и большой объем памяти (20 МБ). Осциллограф оснащен большим дисплеем, который обеспечивает комфорт пользования.

Особенности

  • Полоса пропускания: 100 МГц.
  • Количество каналов: 2 канала и внешний вход синхронизации.
  • Частота дискретизации: 1 ГВыб/с (Real time).
  • Объем памяти: 20 МБ.
  • Дисплей: 8" LCD, разрешение: 800 × 600 пикселей.
  • Поддержка SCPI-команд программирования.
  • Высокая скорость захвата осциллограмм: 55000 осциллограмм/сек.
  • Низкий уровень собственных шумов.
  • Интерфейс: USB, LAN, VGA (опция), Wi-Fi (опция).
  • Захват и декодирование: RS232, SPI, I2C, CAN.

Технические характеристики

Полоса пропускания 100 МГц
Время нарастания фронта 2 нс - 1000 с
Количество каналов 2 канала + вход внешней синхронизации
Чувствительность по вертикали от 1 мВ/дел до 10 В/дел
Погрешность измерений ±1.5%

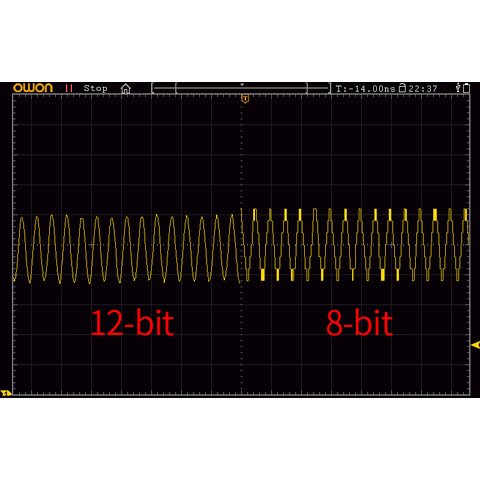

Разрешение по вертикали 12 бит
Входные параметры
Входной импеданс 1 МОм ± 2%, 15 пФ ± 5pF; 50 Ом ± 2%
Режимы входа AC, DC, GND
Максимальное входное напряжение 1 MОм ≤ 300 В; 50 Ом ≤ 5 В
Коэф. деления (стандартных пробников) х1; х10
Коррекция по коэффициенту пробника 0.001X - 1000X
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Условия синхронизации Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, опционально:  I2C, SPI, RS232, CAN + декодирование  I2C, SPI, RS232 и CAN
Источник синхронизации СН1/CH2, внешний, внешний / 5, AC линия питания
Система цифровой обработки
Тип дискретизации в реальном времени
Частота дискретизации 1 ГВыб/с - 8 бит, 500 МВыб/с - 12 бит
Сохранение осциллограмм 100 во внутренней памяти
Глубина памяти 20 МБ
Режим дискретизации прямая дискретизация, регистрация пиков, усреднение
Режим формирования формы векторный, точечный
Алгоритм восстановления сигнала sin(x)/x
Система измерений и математической обработки
Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase, Preshoot, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count
Курсорные измерения ручной режим установки курсоров, режим слежения (автоустановка), delta-измерения
Математические функции сложение, вычитание, умножение, деление, БПФ
Общие характеристики
Дисплей 8"  цветной LCD
Разрешение 800 × 600 (опция сенсорного экрана 1024 × 768 IPS)
Интерфейсы USB-Host, USB-Device, USB-port for PictBridge, Trig Out (P/F), LAN, VGA (опционально), Wi-Fi (опционально)
Питание 100-240 В, 45-440 Гц, <15 Вт
Габариты 340 × 177 × 90 мм
Вес 2,6 кг

Комплектация

  • Цифровой осциллограф OWON XDS2102A — 1 шт.
  • Пробники осциллографические — 2 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Подстроечная отвертка — 1 шт.
  • Программное обеспечение, CD-диск — 1 шт.
  • Руководство пользователя — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Количество каналов цифрового осциллографа:

  • Двухканальный

Полоса пропускания цифрового осциллографа:

  • 100 МГц

Тип цифрового осциллографа:

  • Настольный

Частота дискретизации цифрового осциллографа:

  • 1 Гвыб/с

Диагональ экрана цифрового осциллографа:

  • 8,0" TFT дисплей

Объем памяти цифрового осциллографа:

  • 20 МБ
