Цифровой осциллограф OWON TAO3104

Код: 901460
Цифровой осциллограф OWON TAO3104
Все о товаре
Видео
Гарантия
29404.20 ₴

Все о товаре

3.2 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Четырехканальный осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб и цветным сенсорным 8-дюймовым ЖК-дисплеем 800 × 600.
29404.20 ₴
29404.20 ₴

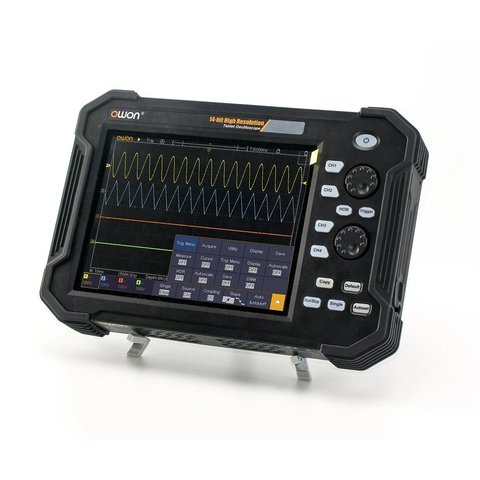

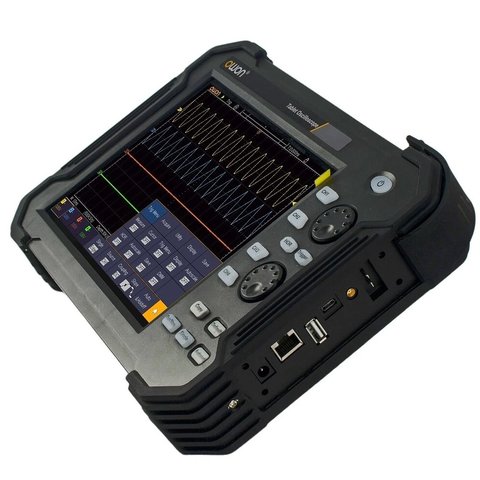

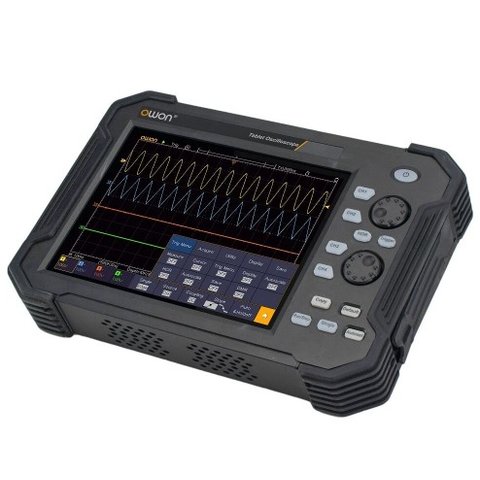

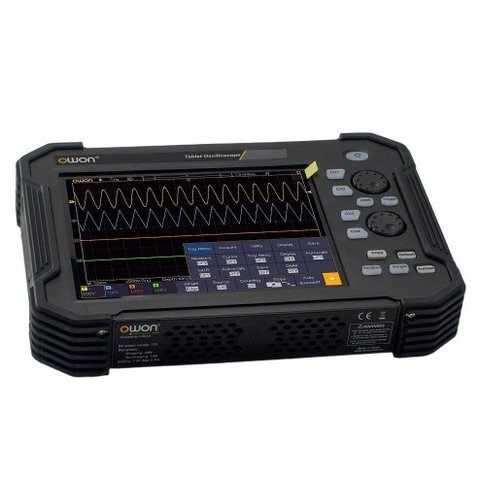

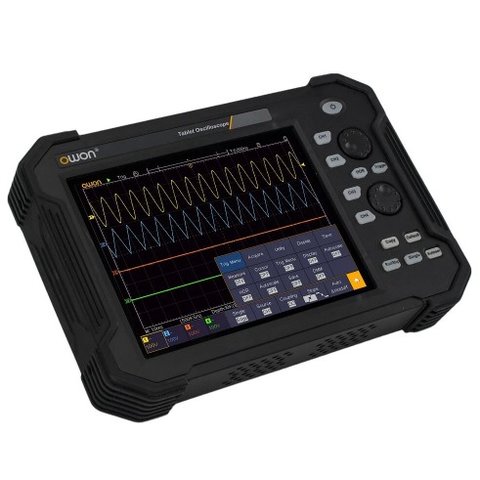

OWON TAO3104 – это четырехканальный цифровой осциллограф в виде планшета с полосой пропускания 100 МГц, частотой дискретизации 1 Гвыб/с, объемом памяти 40 Мб. Прибор оснащен встроенным частотомером и большим цветным сенсорным 8-дюймовым ЖК-дисплеем с разрешением 800 × 600 пикселей.

Особенности

  • Полоса пропускания: 100 МГц; частота дискретизации: 1 Гвыб/сек
  • Выполнен на базе 8-битного АЦП
  • Длина записи: 40 МБ, скорость захвата осциллограмм: 45000 осциллограмм/сек
  • Низкий уровень фонового шума
  • 8-дюймовый мультисенсорный ЖК-дисплей с высоким разрешением 800 × 600
  • Интуитивно понятный интерфейс
  • Поддержка SCPI и LabVIEW
  • Декодирование: I2C, SPI, RS232 и CAN (опционально)
  • Интерфейсы: USB-host, USB-device, USB-порт для PictBridge, LAN и WIFI (опция)

Технические характеристики

Полоса пропускания 100 МГц
Частота дискретизации 1 Гвыб/с
Вертикальное разрешение (A/D) 8 бит
Длина записи 40 МБ
Скорость захвата осциллограмм 45000 осциллограмм/с
Горизонтальная развертка 1 нс/дел – 1000 с/дел, шаг 1 - 2 - 5
Каналы 4
Дисплей цветной 8-дюймовый ЖК, 800 × 600 пикселей, мультисенсорный
Входной импеданс 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ
Максимальное входное напряжение 1 МОм ≤ 300 В среднекв.
Точность усиления постоянного тока ±3%
Коэффициент деления 0.001X - 1000X, шаг 1 - 2 - 5
Частота дискретизации / погрешность времени реле ±2.5 ч./млн.
Режимы входа DC, AC, GND
Вертикальная чувствительность 1 мВ/дел - 10 В/дел (на входе)
Типы запуска Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logics, I2C, SPI, RS232 и CAN (опционально)
Декодирование шины (опция) I2C, SPI, RS232, CAN
Режимы запуска Авто, нормальный, единичный
Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Phase A→B ↑, Phase A→B↓, Preshoot, Rise Time, Fall Time,+Width, -Width, +Duty, -Duty, Duty Cycle, Delay A→B ↑, Delay A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edges Count, Area, Cycle Area
Математические функции +, -, ×, ÷, FFT, FFTrms, интегрирование, дифференцирование, корень квадратный, фильтры (нижних и высоких частот, режекторный и полосовой)
Хранение осциллограмм 100 форм сигналов
Интерфейсы USB-host, USB-device, USB-порт для PictBridge, LAN и WIFI (опция)
Частотомер есть
Батарея 7,4 В, 8000 мАч, 5 часов работы
Габариты 270 мм × 191 мм × 48 мм
Вес около 1,7 кг

Видео

Youtube video

Руководство пользователя

PDF  Загрузить руководство пользователя для OWON TAO3104 (англ.).

Спецификации

PDF  Загрузить спецификации для OWON TAO3104 (англ.).

Комплектация

  • Цифровой осциллограф OWON TAO3104 — 1 шт.
  • Щупы — 4 шт.
  • Отвертка для настройки — 1 шт.
  • Кабель питания — 1 шт.
  • Переходник — 1 шт.
  • USB-кабель — 1 шт.

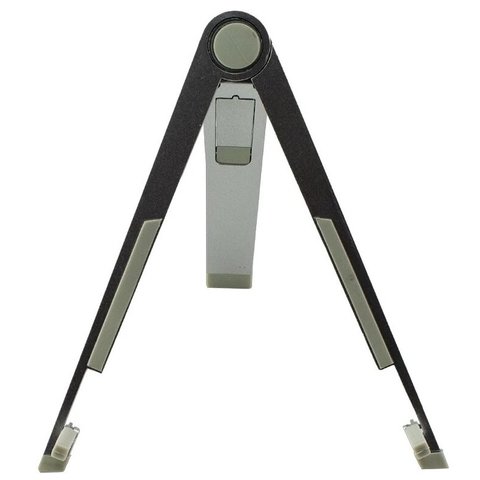

  • Штатив — 1 шт.

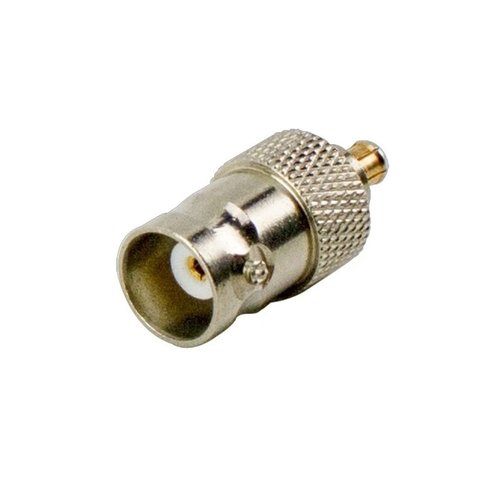

  • Адаптер BNC — 1 шт.
  • CD-диск — 1 шт.
  • Руководство пользователя — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Количество каналов цифрового осциллографа:

  • Четырехканальный

Полоса пропускания цифрового осциллографа:

  • 100 МГц

Тип цифрового осциллографа:

  • Портативный
  • Сенсорный

Частота дискретизации цифрового осциллографа:

  • 1 Гвыб/с

Диагональ экрана цифрового осциллографа:

  • 8,0" TFT дисплей

Объем памяти цифрового осциллографа:

  • 40 МБ
