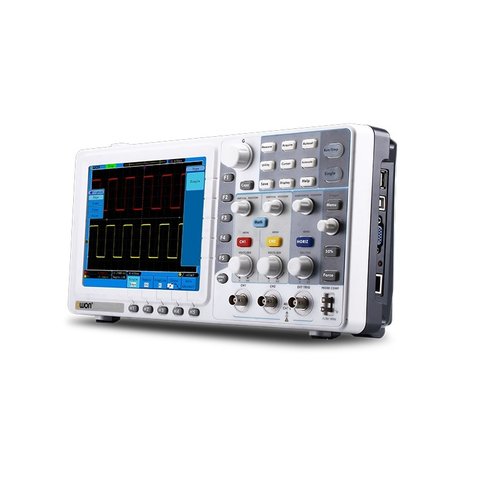

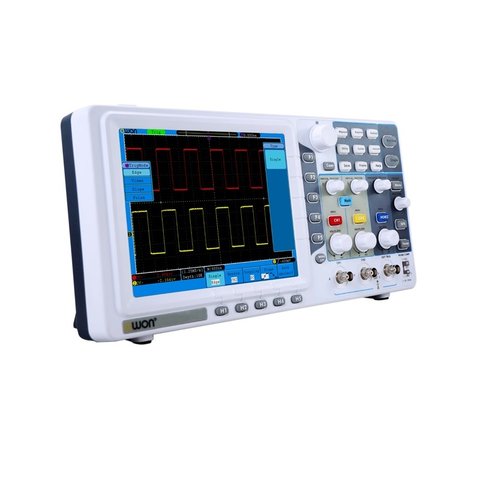

Цифровой осциллограф OWON SDS5032E

Код: 875038
Цифровой осциллограф OWON SDS5032E
Все о товаре
Видео
Гарантия
10920.00 ₴

Все о товаре

5.6 кг Гарантия: 12 месяцев
Настольный 2-канальный цифровой осциллограф с полосой пропускания 30 МГц, частотой дискретизации 250 МВыб/с, объемом памяти 10 кБ, вертикальным разрешением 8 бит.
10920.00 ₴
10920.00 ₴

OWON SDS5032E - настольный цифровой осциллограф. Двухканальный недорогой прибор с полосой пропускания 30 МГц, частотой дискретизации 250 МВыб/с и объемом памяти 10 кБ. Преимуществом данного прибора являются его компактные размеры и невысокая цена. Несмотря на свою компактность, осциллограф обладает большим дисплеем, который обеспечивает комфорт пользования.

Особенности

  • Полоса пропускания: 30 МГц.
  • Количество каналов: 2 канала и внешний вход синхронизации.
  • Частота дискретизации: 250 МВыб/с (Real time).
  • Объем памяти: 10 кБ.
  • Дисплей: 8" TFT разрешение: 800 × 600 пикселей.
  • Поддержка SCPI команд программирования.

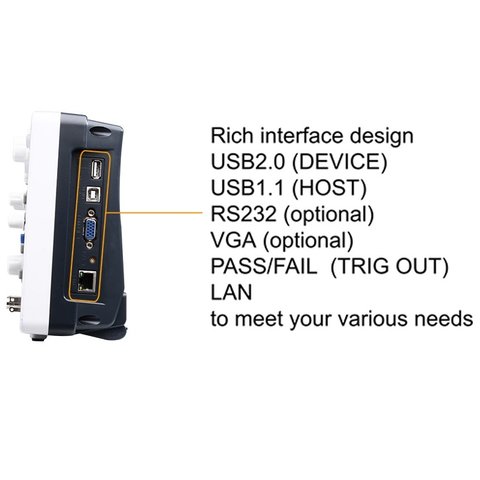

  • Интерфейс: USB, LAN.
  • Функция записи и воспроизведения осциллограмм.
  • Функция тестирования по пределам PASS/FALL.

Технические характеристики

Полоса пропускания 30 МГц
Время нарастания фронта не более 11 нс
Количество каналов 2 канала + вход внешней синхронизации
Чувствительность по вертикали от 5 мВ/дел до 10 В/дел
Погрешность измерений 3%
Разрешение по вертикали 8 бит
Скорость развертки от 4 нс до 100 с
Входные параметры
Входной импеданс 1 МОм, 10 пФ
Режимы входа AC, DC, GND
Максимальное входное напряжение ± 400 В ампл., САТI, САТII
Коэф. деления (стандартных пробников) х1; х10
Коррекция по коэффициенту пробника х1; х10; х100; х1000
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Условия синхронизации по фронту, по параметру импульса, видеосигналу, по нарастанию/спаду, внешний запуск
Источник синхронизации СН1/CH2, внешний, внешний / 5, AC линия питания
Система цифровой обработки
Тип дискретизации в реальном времени
Частота дискретизации 250 МВыб/с
Эквивалентная скорость дискретизации нет
Глубина памяти 10 кБ
Режим дискретизации прямая дискретизация, регистрация пиков, усреднение
Усреднение 4, 16, 32, 64, 128, 256
Режим формирования формы векторный, точечный
Функция послесвечения нет, 1 с, 2 с, 5 с, постоянно
Алгоритм восстановления сигнала sin(x)/x
Система измерений и математической обработки
Автоматические измерения Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot,
Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty
Курсорные измерения ручной режим установки курсоров, режим слежения (автоустановка), delta-измерения
Математические функции сложение, вычитание, умножение, деление, БПФ
Общие характеристики
Дисплей 8" (21 см) технология TFT, подсветка LCD
Разрешение 800 × 600 пикселей
Питание 100-240 В, 45-440 Гц, <18 Вт
Габариты 348 × 78 × 170 мм
Вес 1,5 кг

Руководство пользователя

PDF Загрузить руководство пользователя для OWON SDS1102 (англ.).

Комплектация

  • Цифровой осциллограф OWON SDS5032E — 1 шт.
  • Пробники осциллографические — 2 шт.
  • Кабель питания — 1 шт.
  • Кабель USB — 1 шт.
  • Программное обеспечение, CD-диск — 1 шт.
  • Руководство пользователя — 1 шт.
  • Гарантийный талон — 1 шт.
