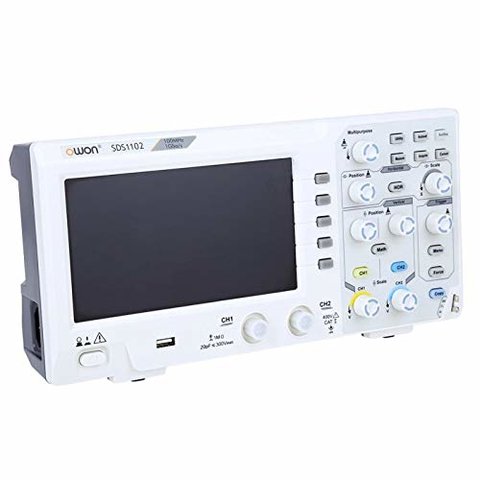

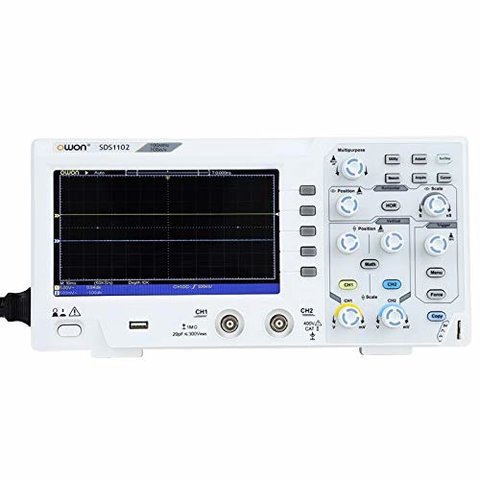

Цифровой осциллограф OWON SDS1102

Код: 875029
Цифровой осциллограф OWON SDS1102
Все о товаре
Видео
Гарантия
11129.16 ₴

Все о товаре

5 (1)
2 кг
Наличие на складе:
  • Львов
Гарантия: 12 месяцев
Настольный 2-канальный цифровой осциллограф с полосой пропускания 100 МГц, частотой дискретизации 1 ГВыб/с, объемом памяти 10 кБ, вертикальным разрешением 8 бит.
11129.16 ₴
11129.16 ₴
Внимание! Отправка товара в течение 5 рабочих дней.

Похожие товары

ID
Товар
Розничная цена
(₴)
Ваша цена
(₴)
Наличие на складе
Заказываемое количество

OWON SDS1102 — настольный цифровой осциллограф. Двухканальный недорогой прибор с полосой пропускания 100 МГц, частотой дискретизации 1 ГВыб/с и объемом памяти 10 кБ. Обладает упрощенной системой синхронизации, которая поддерживает два режима запуска: по фронту и по видеосигналу. Предназначен для решения задач, не требующих больших объемов памяти и сложных условий запуска.

Особенности

  • Полоса пропускания: 100 МГц.
  • Количество каналов: 2 канала.
  • Частота дискретизации: 1 ГВыб/с (Real time).
  • Объем памяти: 10 кБ.
  • Дисплей 7", TFT, разрешение: 800 × 480 пикселей.
  • Интерфейс: USB.

Технические характеристики

Полоса пропускания 100 МГц
Скорость развертки от 2 нс/дел до 1000 с/дел
Количество каналов 2 канала + вход внешней синхронизации
Чувствительность по вертикали от 5 мВ/дел до 5 В/дел
Погрешность измерений 3%
Разрешение по вертикали 8 бит

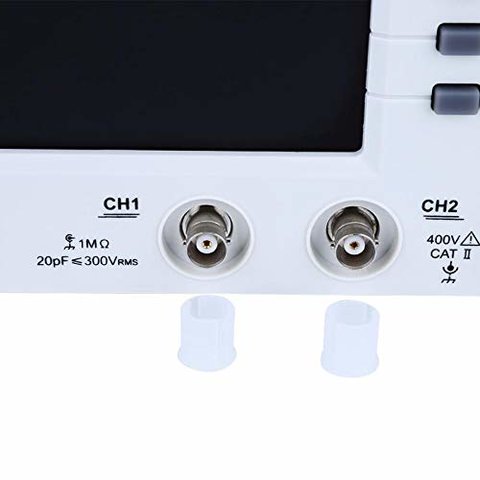

Входные параметры
Входной импеданс 1 МОм, 10 пФ
Режимы входа AC, DC, GND
Максимальное входное напряжение ± 400 В ампл., САТI, САТII
Коэф. деления (стандартных пробников) х1; х10
Коррекция по коэффициенту пробника х1; х10; х100; х1000
Система синхронизации
Режимы синхронизации авто, норм., единичный захват
Условия синхронизации по фронту и по видеосигналу
Источник синхронизации СН1, CH2
Система цифровой обработки
Тип дискретизации в реальном времени
Частота дискретизации 1 ГВыб/с
Эквивалентная скорость дискретизации нет
Глубина памяти 10 кБ
Алгоритм восстановления сигнала sin(x)/x
Система измерений и математической обработки
Автоматические измерения Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Pre-shoot, Rise time, Fall time, +Width, -Width, +Duty, -Duty, Delay A→B , Delay A→B , area, cycle area
Математические функции сложение, вычитание, умножение, деление, БПФ
Общие характеристики
Дисплей 7", технология TFT, подсветка LCD
Разрешение 800 × 480 пикселей
Питание 100-240 В, 45-440 Гц, <15 Вт
Габариты 301 × 70 × 152 мм
Вес 1,1 кг

Руководство пользователя

PDF Загрузить руководство пользователя для OWON SDS1102 (англ.).

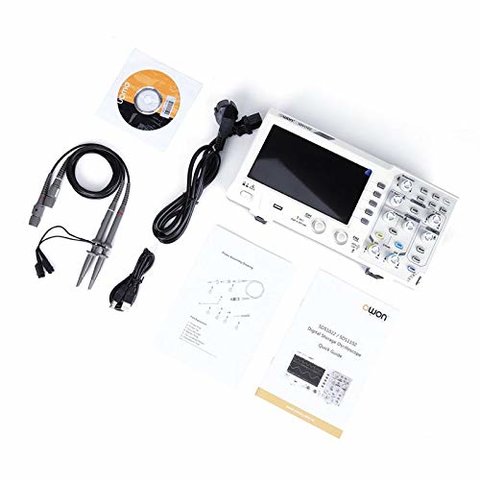

Комплектация

  • Цифровой осциллограф OWON SDS1102 — 1 шт.
  • Пробники осциллографические — 2 шт.
  • Кабель питания — 1 шт.
  • USB-кабель — 1 шт.
  • Руководство пользователя — 1 шт.
  • Гарантийный талон — 1 шт.

Осциллографы и работа с ними

Youtube video

Youtube video

Youtube video

Youtube video

Загляните во вкладку Видео – там вы найдете еще больше видеообзоров!

Диагональ экрана цифрового осциллографа:

  • 7,0" TFT дисплей

Количество каналов цифрового осциллографа:

  • Двухканальный

Объем памяти цифрового осциллографа:

  • 10 кБ

Полоса пропускания цифрового осциллографа:

  • 100 МГц

Тип цифрового осциллографа:

  • Настольный

Частота дискретизации цифрового осциллографа:

  • 1 Гвыб/с
