Цифровой осциллограф FNIRSI DSO152
Все о товаре

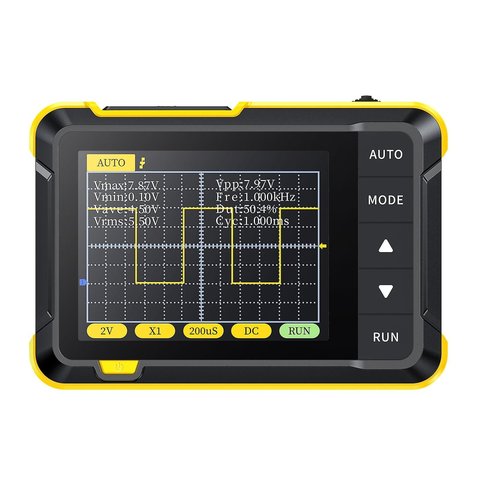

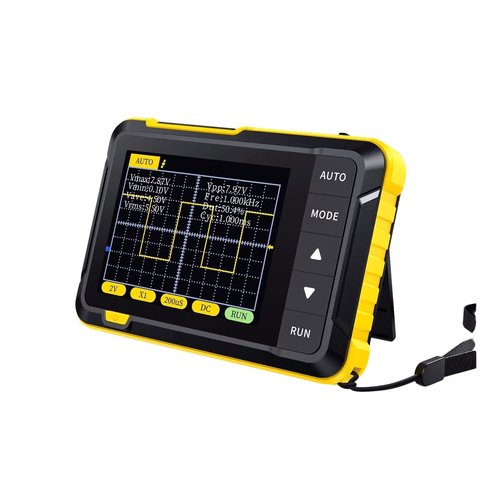

FNIRSI DSO152 – это практичный и экономичный портативный одноканальный осциллограф с частотой дискретизации 2,5 Мвыб/с в реальном времени, аналоговой полосой пропускания 200 кГц и полным набором функций запуска (одиночный, нормальный и автоматический). Он подходит как для анализа периодических аналоговых, так и для непериодических цифровых сигналов, а также с его помощью можно измерять напряжения до ±400 В. Осциллограф работает в автоматическом режиме (кнопка AUTO), который позволяет отображать измеренную форму сигнала без сложных настроек.
FNIRSI DSO152 оснащен 2.8-дюймовым ЖК-экраном с высоким разрешением 320×240 пикселей. Встроенный высококачественный литиевый аккумулятор емкостью 1000 мАч обеспечивает до 4 часов непрерывной работы при полном заряде батареи.
Особенности
- Эргономичный и портативный
- Интеллектуальная защита от перегрузки
- Эффективный и точный
- Встроенный высококачественный литиевый аккумулятор емкостью 1000 мАч
- Поддержка 8 видов автоматических измерений
- Автоматическая настройка
- Обновление прошивки

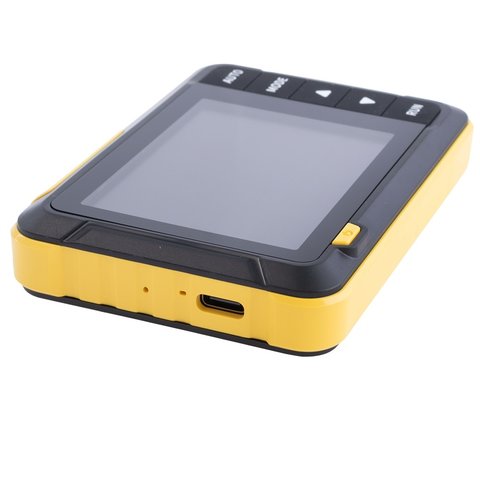

- Порт Type-C для зарядки
Технические характеристики
| Количество каналов | 1 |
| Полоса пропускания | 200 кГц |
| Частота дискретизации | 2,5 Мвыб/с |
| Диапазон измерения напряжения | X1: ±40 В (Vpp: 80 В) X10: ±400 В (Vpp: 800 В) |
| Входные параметры | |
|---|---|
| Тип входа | открытый DC, закрытый АС |
| Входной импеданс | 1 МОм, 25 пФ |
| Горизонтальная чувствительность | 10 мкс - 500 с (в последовательности 1-2-5) |
| Вертикальная чувствительность | 10 мВ - 20 В (в последовательности 1-2-5) |
| Типы запуска | одиночный, нормальный, автоматический |
| Автоматические измерения | 8 параметров (частота, пик-пик, заполнение импульса, амплитуда, максимум, минимум, период, RMS, среднее значение) |
| Генератор сигнала | частота 1 кГц рабочий цикл 50% |
| Общие характеристики | |
| Дисплей | цветной 2,8-дюймовый ЖК-дисплей, 320×240 пикселей |
| Питание | встроенная литиевая батарея 1000 мАч, до 4 часов непрерывной работы |
| USB | Type-C зарядка 5В/1A |
| Габариты | 99 мм × 68,3 мм × 19,5 мм |
| Вес нетто | 100 г |
Видео
Руководство пользователя
Загрузить руководство пользователя для FNIRSI DSO152 (англ.).
Комплектация
- Цифровой осциллограф FNIRSI DSO152 — 1 шт.
- Упаковочная коробка — 1 шт.
- Измерительный щуп типа "крокодил" — 1 шт.
- USB-кабель — 1 шт.
- Ремешок на руку — 1 шт.
- Руководство пользователя — 1 шт.
Диагональ экрана цифрового осциллографа:
- 2,8" TFT дисплей
Количество каналов цифрового осциллографа:
- Одноканальный
Тип цифрового осциллографа:
- Портативный
Полоса пропускания цифрового осциллографа:
- 200 кГц
Частота дискретизации цифрового осциллографа:
- 2,5 Мвыб/с
