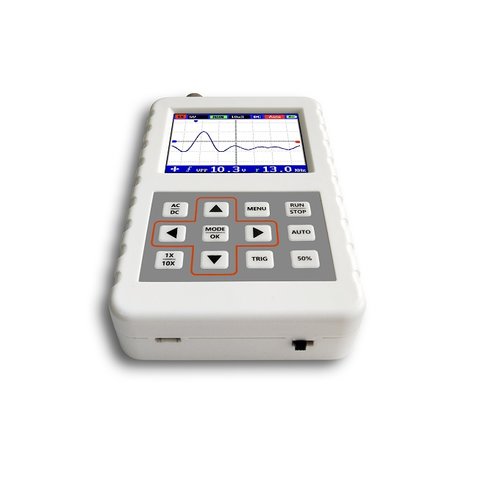

Цифровой осциллограф FNIRSI DSO PRO
Все о товаре
- Львов
DSO FNIRSI PRO – это высокопроизводительный полнофункциональный портативный осциллограф с частотой дискретизации в реальном времени до 20 МВиб/с и аналоговой полосой пропускания 5 МГц, глубиной памяти 40 кБ и встроенной памятью 16 МБ, оборудованный 2,4-дюймовым высокораздельным ЖК-экраном с разрешением 320 × 240. Благодаря полной функции развертки (одиночный, стандартный, автоматический режимы) можно использовать как периодический аналоговый сигнал, так и апериодический цифровой сигнал. Режим долговременного сканирования позволяет отслеживать медленные изменения сигнала. Измеряемые сигналы могут отображаться без сложных настроек. DSO FNIRSI PRO – отличный выбор для технического обслуживания, исследований и разработок.
Особенности
- Три режима развертки: одиночный, стандартный, автоматический
- Технология сжатия памяти
- Отображение сигнала на дисплее без мерцания и подергивания
- Быстрое сохранение формы сигнала с максимальным объемом хранения 500 изображений форм сигнала
- Удобное управление файлами форм сигнала с поддержкой поиска по миниатюрам, просмотра, детального просмотра, вращения изображения, удаления и других функций
- Функция паузы, позволяющая фиксировать изображение формы волны в любой произвольный момент времени
- Широкий диапазон измерения напряжения: щуп 1X может измерять от 0 до 40 В, щуп 10X - от 40 до 800 В
- Встроенная литий-ионная аккумуляторная батарея на 1200 мА·ч, обеспечивающая до 3 часов непрерывной работы
- Дневной и ночной режимы дисплея
- Широкая область применения: электроника, ремонт бытовой техники, техническое обслуживание автомобилей, настройка оборудования, исследовательская и образовательная деятельность, разработка продуктов
- Эргономичный дизайн, небольшой вес, удобство транспортировки и переноски
Характеристики
| Технические характеристики | |
|---|---|
| Количество каналов | 1 |
| Пропускная способность аналогового сигнала | 5 МГц |
| Максимальная частота дискретизации в реальном времени | 20 МВыб/с |
| Глубина памяти | 40 кБ |
| Диапазон горизонтальной развертки по времени | 50 с/дел - 250 нс/дел |
| Развертка по вертикали | 50 мВ/дел - 200 В/дел |
| Максимальное входное напряжение | 40 В (щуп 1X), 800 В (щуп 10X) |
| Режим подключения | Переменный/постоянный ток |
| Входной импеданс | 1 МОм |
| Точность АЦП | 8 бит |
| Режимы развертки | Одиночный, стандартный, автоматический |
| Фронт развертки | Нарастающий/ниспадающий фронт |
| Автоматические измерения | 11 параметров (VPP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Time-, Time) |
| Физические характеристики | |
| Дисплей | 2,4”, TFT, 320 × 240 мм |
| Источник питания | Литий-ионная батарея 1200 мА·ч |
| Габариты | 107 мм × 70 мм × 24 мм |
| Вес | 150 г |

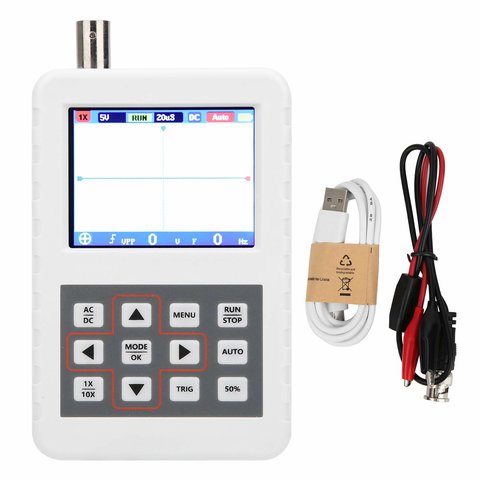

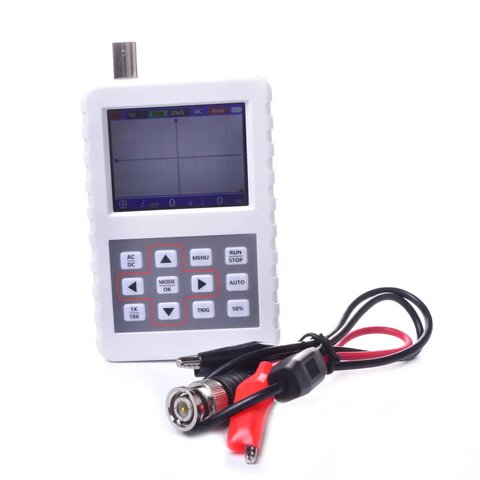

Комплектация
- Осциллограф DSO FNIRSI PRO — 1 шт.
- Измерительный щуп BNC — 1 шт.
- Кабель для передачи данных micro-USB — 1 шт.
- Руководство пользователя (англ.) — 1 шт.
Осциллографы и работа с ними
Количество каналов цифрового осциллографа:
- Одноканальный
Объем памяти цифрового осциллографа:
- 40 кБ
Тип цифрового осциллографа:
- Портативный
Диагональ экрана цифрового осциллографа:
- 2,4" TFT дисплей
Частота дискретизации цифрового осциллографа:
- 20 МВыб/с
Полоса пропускания цифрового осциллографа:
- 5 МГц
