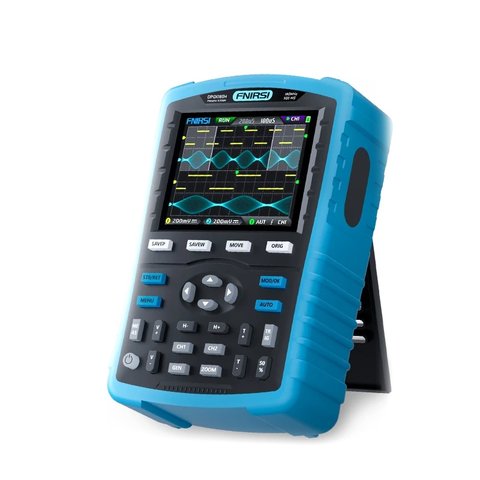

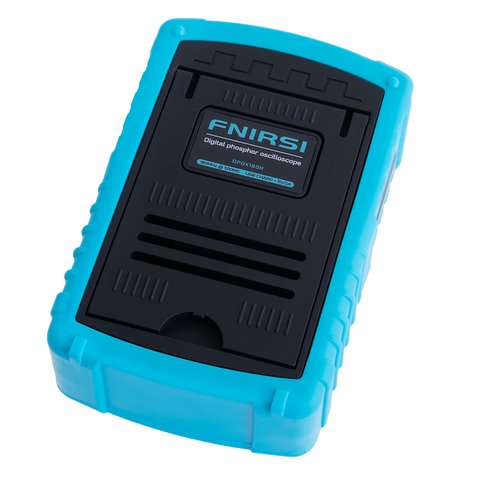

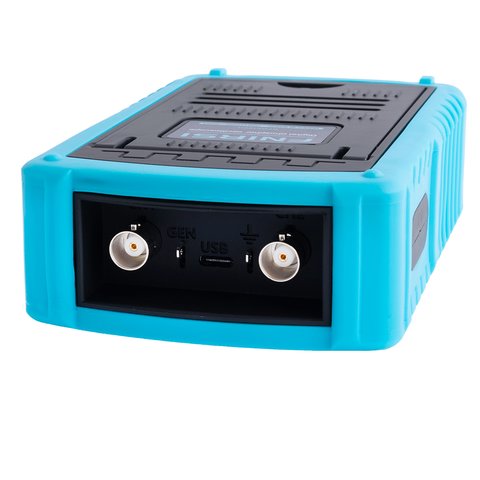

Цифровой осциллограф FNIRSI DPOX180H
Код: 916294
Все о товаре
1 кг
Наличие на складе:
Гарантия: 12 месяцев - Львов
Портативный двухканальный цифровой осциллограф с полосой пропускания до 180 МГц, частотой дискретизации до 500 МВыб/с, встроенным генератором и технологией флоурисценции
Оптом дешевле
FNIRSI DPOX180H – это портативный двухканальный цифровой осциллограф с полосой пропускания каждого канала до 180 МГц с частотой дискретизации до 500 МВыб/с, встроенным генератором (синус 20 МГц, меандр, треугольник, импульс, пила, постоянное напряжение и т.д., всего 14 стандартных встроенных форм сигналов) и технологией флоурисценции, максимально приближающей вид формы сигнала к аналоговым осциллографам на ЭЛТ.
Особенности
- Высокая чувствительность от 5 мВ/дел, обеспечивает возможность анализа сигналов низкого уровня
- Широкая временная база от 5 нс до 50 с, предоставляет возможность детально рассмотреть как быстротечные, так и медленные изменения
- Высокая скорость обновления осциллограмм 5000 осц/с, значительно увеличивает вероятность захвата одноразовых всплесков и ''иллюзорных'' сигналов, что важно для анализа непериодических сигналов
- Технология цифрового фосфора – используется градиент цвета для информирования о частоте повторения формы сигнала
- Встроенный генератор с возможностью генерации 14 стандартных форм сигналов, и возможностью повторения осциллограммы (выходное напряжение 1 В, частота 20 МГц для синуса, 10 МГц для других форм)
- 2,8-дюймовый дисплей IPS, разрешение 320 × 240
- Захват осциллограмм в режиме реального времени: auto, single, regular; rising-edge trigger mode, falling-edge trigger mode
- Функция ZOOM – обеспечивает удобный инструмент масштабирования в диапазоне от 2 до 1000 для детального анализа
- Ограничение полосы частот до 20 МГц для фильтрования высокочастотных помех при необходимости
- Функция клонирования - позволяет генерировать захваченный осциллографом сигнал
- Встроенный аккумулятор 3000 мАч обеспечивает автономность до 3,5 часа
- Быстрая функция автонастройки, автоматически устанавливает настройки для большинства периодических сигналов
- Анализ в частотной области FFT: удобный инструмент для быстрого анализа сигнала с помощью БПФ
- Встроенная память на 120 Мб для сохранения до 250 настроек, или 90 форм сигналов для просмотра и последующего анализа
Технические характеристики
Количество каналов | 2 |
Полоса пропускания | 180 МГц (возможно ограничение до 20 МГц) |
Скорость нарастания сигнала | 2,5 нс |
Максимальная частота выборки | 500 МВыб/с |
Тип входа | DC/AC (открытый/закрытый) |
Входной импеданс | 1 МОм |
Входная емкость | 18 пФ |
Встроенная память | 120 кБ |
Чувствительность | от 5 мВ/дел до 10 В/дел (1X), погрешность: ±2% |
Период синхронизации | от 5 нс/дел до 50 с/дел, погрешность 0.01% с функцией ZOOM |
Диапазон измерений | 40 мВ ~ 80 В (1X) |
Режим синхронизации | auto / single / regular |
Условия синхронизации | передний фронт / задний фронт |
Курсорные измерения | частота, период, амплитуда |
Масштабирование ZOOM по времени | поддерживается |
Цифровая технология флуорисценции | поддерживается |
Автоматическое ограничение полосы пропускания | поддерживается |
Технология цветовой температуры | поддерживается |
Режим скроллинга | поддерживается |
Хранение снимков экрана | 90 |
Хранение форм волны | 250 групп |
Захват сигналов | 500 |
Менеджер форм волны | поддерживается |
Вывод формы волн | поддерживается |
Режим X-Y | поддерживается |
Анализ Фурье (FFT) | поддерживается |
Защита от высокого напряжения | поддерживается |
Интерфейс зарядки и передачи данных | USB |
Автоматическое выключение | от 5 минут до 2 часов |
Максимальное входное напряжение | 400 В |
Дисплей | 2.8-дюймовый, 320 × 240 пикселей, тип матрицы: IPS |
Обновление встроенного ПО | поддерживается |
Встроенный аккумулятор | 3000 мАч (до 3,5 часа работы в режиме ожидания) |
Автоматические измерения | 12 измерений |
Встроенный генератор сигналов | 14 типов стандартных функций |
Габариты | 135 × 90 × 40 мм |
Вес | 680 г |
Видео
Комплектация
- Цифровой осциллограф FNIRSI DPOX180H — 1 шт.
- Высокочастотный щуп с делителем 200 МГц (1X и 10X) — 2 шт.
- Адаптер питания 5 В 2 А — 1 шт.
- USB-кабель зарядки и передачи данных — 1 шт.
- Руководство пользователя — 1 шт.
Диагональ экрана цифрового осциллографа:
- 2,8" TFT дисплей
Количество каналов цифрового осциллографа:
- Двухканальный
Тип цифрового осциллографа:
- Портативный
Частота дискретизации цифрового осциллографа:
- 500 МВыб/с
Объем памяти цифрового осциллографа:
- 128 кБ
Полоса пропускания цифрового осциллографа:
- 180 МГц
