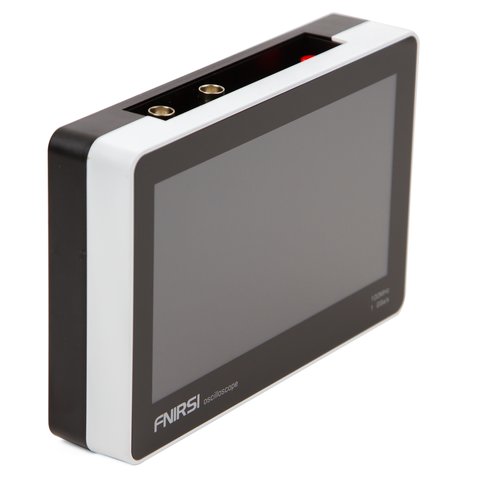

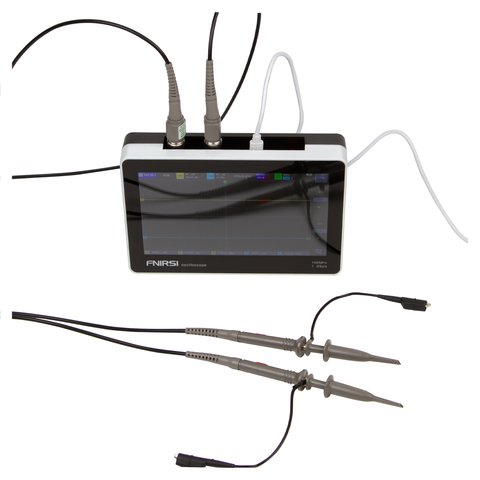

FNIRSI 1013D – это портативный двухканальный осциллограф с полосой пропускания до 100 МГц. Осциллограф оснащен цветным 7-дюймовым дисплеем для отображения формы сигнала и встроенной литиевой батареей, обеспечивающей до 4 часов непрерывной работы. Разрешение по вертикали 8 бит, частота дискретизации в реальном времени 1 ГВыб/с.
Прибор имеет внутреннюю память объемом 1 Гб для хранения 1000 сигналов и интерфейс USB для подключения к компьютеру. Осциллограф предназначен для диагностики и настройки радио и электронной аппаратуры.
Особенности
- Компактный и функциональный осциллограф.
- Большой сенсорный 7-дюймовый TFT-дисплей (800 × 480 пикселей).
- Защита от высокого напряжения: встроенный модуль обеспечивает защиту до 400 В.
- Оснащен встроенным генератором на 1 кГц с возможностью калибровать щупы.
- Возможность сохранить до 1000 форм сигналов и до 1000 снимков экрана.
- Функция автоматического измерения.
- Функция Roll.
- Функция Лиссажу.
- Функция регулировки яркости экрана.

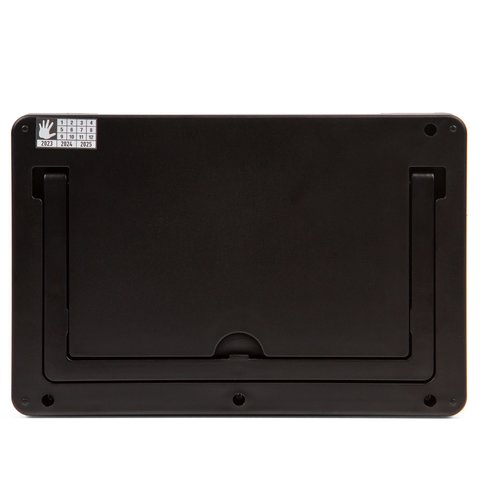

- Оснащен подставкой для настольного использования.
Технические характеристики
Количество каналов | 2 |
Полоса пропускания | 100 МГц |
Частота дискретизации | 1 ГВыб/с |
Глубина записи | 240 Кб |
Входные параметры | |
---|---|
Развязка входа | DC, AC |
Входной импеданс | 1 МОм |
Установка коэффициента затухания датчика | 1 Х, 10 Х |
Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х) |
Горизонтальная система | |
Коэффициент развертки | 50 с / дел - 10 нс / дел |
Вертикальная система | |
Вертикальная развертка | 50 мВ / дел - 500 В / дел |
Время нарастания | < 3 нс |
Вертикальное разрешение | 8 бит |
Точность напряжения | ± 2% |
Точность частоты | ± 0,01% |
Система синхронизации | |
Режимы синхронизации | автоматический, нормальный, единичный |
Режим триггера | по фронту (спадающему / ниспадающему) |
Система измерения | |
Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
Курсорные измерения | XY, триггер Y |
Общие характеристики | |
Дисплей | цветной TFT-дисплей, 7 дюймов, 800 × 480 пикселей |
Питание | встроенная литиевая батарея 6000 мАч, 4 часа непрерывной работы, 5 часов заряда |
Интерфейс | USB (5 В / 2 А) |
Встроенная память | 1 Гб |
Хранение формы волны | 1000 изображений + 1000 сигналов |
Габариты | 184 × 124 × 50 мм |
Вес нетто | 650 г |

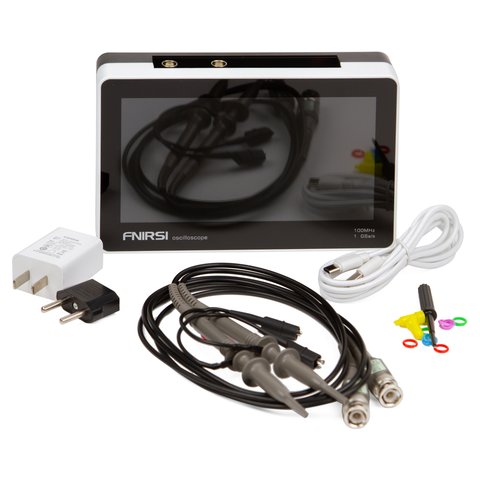

Комплектация
- Цифровой осциллограф FNIRSI 1013D — 1 шт.
- Щуп для осциллографа — 2 шт.
- USB-кабель — 1 шт.
- Инструкция по эксплуатации — 1 шт.
Осциллографы и работа с ними
Диагональ экрана цифрового осциллографа:
- 7,0" TFT дисплей
Количество каналов цифрового осциллографа:
- Двухканальный
Полоса пропускания цифрового осциллографа:
- 100 МГц
Тип цифрового осциллографа:
- Портативный
- Сенсорный
Частота дискретизации цифрового осциллографа:
- 1 Гвыб/с
Объем памяти цифрового осциллографа:
- 240 кБ
