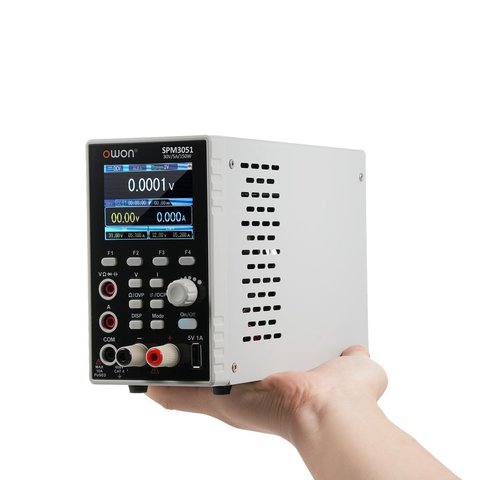

Лабораторный блок питания OWON SPM3051
Все о товаре
OWON SPM3051 сочетает в себе одноканальный программируемый лабораторный блок питания с номинальным напряжением до 30 В, током 5 А и выходной мощностью 150 Вт, а также встроенный высокоточный 4½-разрядный мультиметр с автоматическим/ручным выбором диапазона и множеством функций измерения в компактном корпусе для удобства использования и транспортировки.
OWON SPM3051 имеет несколько настроек для защиты цепи, гибкую конфигурацию напряжения и тока в пределах номинальной мощности и разнообразные функции измерения и тестирования, что позволяет использовать его в самых разных областях.
Особенности
- Устройство 2 в 1, объединяющее в себе лабораторный блок питания и цифровой мультиметр
- Функция мониторинга кривых выходного напряжения и тока: упрощает ремонт бытовой электроники (ноутбуков и смартфонов), а также помогает выявлять скрытые дефекты печатных плат и тестировать аккумуляторы на циклы заряд-разряд
- Постоянный выходной ток/напряжение с интеллектуальным переключением режимов для защиты цепи: при превышении фактического тока заданного значения, блок питания автоматически переключается в режим постоянного тока
- Редактирование списка для 10 групп временных функций
- Четыре группы параметров памяти для быстрого вывода
- Защита от перенапряжения и перегрузки по току
- На дисплее можно одновременно отображать результаты работы блока питания и мультиметра
- Интерфейс USB для связи
- Функции измерения встроенного мультиметра:
- постоянное/переменное напряжение
- постоянный/переменный ток
- емкость
- сопротивление
- проверка целости цепи
- тестирование диодов (0-2 В)
Технические характеристики
Лабораторный блок питания | |||||
---|---|---|---|---|---|
Параметр | Модель | ||||
SPM3051 | SPM6053 | SPM3103 | SPM6103 | ||
Номинальная производительность (0°С-40°С) | напряжение | 0 - 30 В | 0 - 60 В | 0 - 30 В | 0 - 60 В |
ток | 5 А | 10 А | |||
выходная мощность | 150 Вт | 300 Вт | |||
Регулирование нагрузки | напряжение | ≤30 мВ | |||
ток | ≤20 мА | ||||
Регулирование мощности | напряжение | ≤30 мВ | |||
ток | ≤20 мА | ||||
Настройка разрешения | напряжение | 10 мВ | |||
ток | 1 мА | ||||
Разрешение обратного считывания | напряжение | 10 мВ | |||
ток | 1 мА | ||||
Разрешение на значение (25°C±5°C) | напряжение | ≤0,1%±20 мВ | ≤0,1%±30 мВ | ||
ток | ≤0,05%±10 мА | ||||
Разрешение значения обратного считывания (25°C±5°C) | напряжение | ≤0,1%±20 мВ | ≤0,1%±30 мВ | ||
ток | ≤0,1%±10 мА | ||||
Колебания/шум | напряжение (Впик-пик) | ≤30 Впик-пик | ≤50 Впик-пик | ||
напряжение (RMS) | ≤3 мВrms | ≤5 мВrms | |||
ток (RMS) | ≤30 мАп-п | ||||
Температурный коэффициент на выходе (0°C-40°C) | напряжение | 100 мд/°C | |||
ток | 200 мд/°C | ||||
Температурный коэффициент при считывании | напряжение | 100 мд/°C | |||
ток | 200 мд/°C | ||||
Время отклика (50%-100% номинальной нагрузки) | ≤1,0 мс | ||||
Мультиметр | |||||
Функция измерения | Диапазон | Точность | |||
Емкость | 20,000 нФ, 200,00 нФ, 2,0000 мкФ, 20,000 мкФ, 200,00 мкФ, 2,0000 мФ | ±3,0%±10 | |||
Напряжение | постоянное | 200,00 мВ | ±0,3%±10 | ||
2,0000 В, 20,000 В, 200,00 В, 1000 В | ±0,3%±5 | ||||
переменное | 200,00 мВ, 2,0000 В, 20,000 В, 200,00 В | ±0,8%±10 | |||
750 В | ±1%±10 | ||||
Ток | постоянный | 200,00 мА | ±0,8%±10 | ||
10,000 А | ±2,5%±10 | ||||
переменный | 200,00 мА | ±1%±10 | |||
10,000 А | ±2,8%±10 | ||||
Сопротивление | 200,00 Ом, 2,0000 кОм, 20,000 кОм, 200,00 кОм, 2,0000 МОм | ±0,8%±10 | |||
20,000 МОм | ±1%±3 | ||||
100 МОм | ±5%±10 | ||||
Общие характеристики | |||||
Напряжение питания | 220 В переменного тока±15% | ||||
Входная частота | 45~65 Гц | ||||
Каналы | один | ||||
Показание полной шкалы | 4½ знаков | ||||
Дисплей | 2,8-дюймовый цветной ЖК-дисплей | ||||
Интерфейс | USB-устройство, USB-хост (5 В 1 А) | ||||
Габариты | 82 мм × 142 мм × 226 мм | ||||
Рабочая температура | 0 - 40°C | ||||
Вес | около 1,5 кг |
Руководство пользователя
Загрузить руководство пользователя для OWON SPM3051 (англ.).
Комплектация
- Лабораторный блок питания OWON SPM3051 — 1 шт.
- Кабель питания — 1 шт.
- USB-кабель — 1 шт.
- Измерительные щупы для мультиметра — 1 компл.
- Заземляющий провод — 1 компл.
- Предохранитель — 1 шт.
- Руководство пользователя — 1 шт.
Тип лабораторного блока питания:
- Программируемый
Количество каналов лабораторного блока питания:
- Одноканальный
Макс. напряжение лабораторного блока питания:
- До 30 В
Макс. ток лабораторного блока питания:
- До 5 А
Тип индикатора лабораторного блока питания:
- 2.8" цветной ЖК дисплей
