Матрица для кримпера Pro'sKit 1PK-3003D36
Все о товаре
- Львов
- Центральный

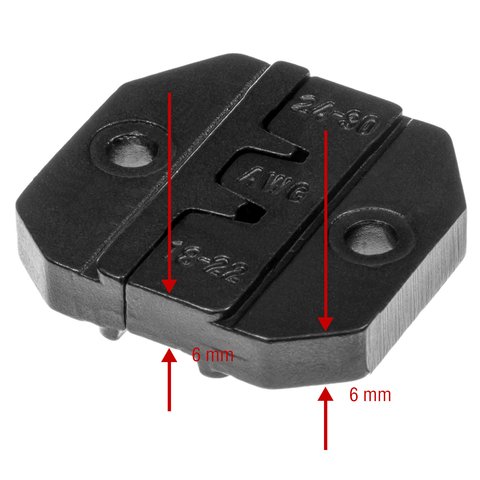

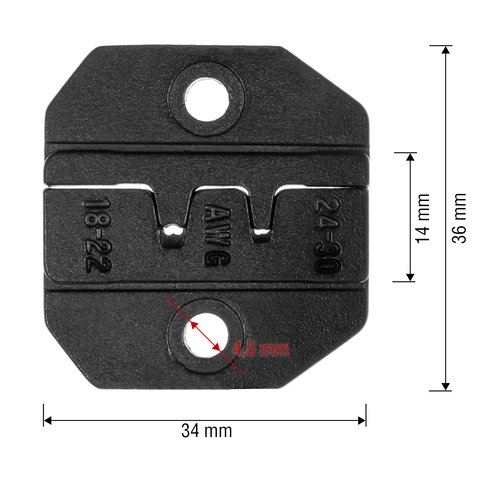

Матрица для кримпера Pro'sKit 1PK-3003D36 – сменная матрица для обжима контактов BLS, HU, PHU, MF, а также плоских неизолированных разъемов РП-П, РП-М (автоклемм) и разъемов D-SUB V.35.
Матрица изготовлена из углеродистой стали и подходит для целого ряда кримперов Pro'sKit.
Применение
- Обжим контактов BLS, HU, PHU, MF. Сечение проводов: 0.05-0.25/0.35-0.9 мм².
- Обжим плоских неизолированных разъемов РП-П, РП-М (автоклемм) и разъемов D-SUB V.35.
Технические характеристики
| Материал | Сталь S45C |
Наконечники
| Контакты BLS |  |
| Контакты HU |  |
| Контакты PHU |  |
| Контакты MF |  |
Совместимость
- Кримпер Pro'sKit 6PK-230C
- Кримпер Pro'sKit 6PK-230PA
- Кримпер Pro'sKit 6PK-301E
- Кримпер Pro'sKit 6PK-301H
- Кримпер Pro'sKit 8PK-301F1
- Кримпер Pro'sKit 8PK-301F2
- Кримпер Pro'sKit CP-371
- Кримпер Pro'sKit CP-371G
- Кримпер Pro'sKit CP-371M
- Кримпер Pro'sKit CP-371T
- Кримпер Pro'sKit CP-371Y
- Кримпер Pro'sKit CP-371Y1
- Кримпер Pro'sKit CP-372
- Кримпер Pro'sKit CP-372G
- Кримпер Pro'sKit CP-3005F
- Кримпер Pro'sKit CP-3006FD2
- Кримпер Pro'sKit CP-3006FD36
- Кримпер Pro'sKit CP-3006FD45
- Кримпер Pro'sKit CP-3006FD46
- Кримпер Pro'sKit CP-3006FD47
- Кримпер Pro'sKit CP-3006FS2
- Кримпер Pro'sKit 1PK-3003FD28
Сравнительные характеристики
| Модель | Схема | Применение | Коннекторы |
|---|---|---|---|
| Pro'sKit 1PK-3003D1 |  |
Наконечники: кольцевые и вилочные изолированные.
Сечение проводов: 0.325-5.261 мм² |
 |
| Pro'sKit 1PK-3003D2 |  |
Разъемы: плоские неизолированные РП-П, РП-М (автоклеммы).
Сечение проводов: 0.325-3.31 мм² |
 |
| Pro'sKit 1PK-3003D4 |  |
Коннекторы: SMA и SFR.
Сечение проводов: оптоволокно .095" |
 |
| Pro'sKit 1PK-3003D10 |  |
Коннекторы: BNC-F. Тип кабелей RG 59,6.
Сечение проводов: .255", .320", .350" |
 |
| Pro'sKit 1PK-3003D11 |  |
Коннекторы: 8P8C/RJ45. |  |
| Pro'sKit 1PK-3003D12 |  |
Коннекторы: 6P2C/RJ11-RJ12. |  |
| Pro'sKit 1PK-3003D13 |  |
Коннекторы: DEC MMJ 6P2C/RJ11. |  |
| Pro'sKit 1PK-3003D14 |  |
Коннекторы: 8P8C/RJ45. | |
| Pro'sKit 1PK-3003D16 |  |
Коннекторы: 4P4C/RJ22. | |
| Pro'sKit 1PK-3003D17 |  |
Коннекторы: 10P10C/RJ50. |  |
| Pro'sKit 1PK-3003D17-MA |  |
Коннекторы: экранированные 8P8C/RJ48 типа Hirose. |  |
| Pro'sKit 1PK-3003D21 |  |
Наконечники: миниатюрные кольцевые и вилочные изолированные.
Сечение проводов: 0.28-1.21 мм² |
|
| Pro'sKit 1PK-3003D36 |  |
Контакты: BLS, HU, PHU, MF.
Сечение проводов: 0.05-0.25/0.35-0.9 мм² |
 |
| Pro'sKit CP-236DC |  |
Разъемы: плоские неизолированные РП-П, РП-М (автоклеммы).
Сечение проводов: 0.5-1.0 / 1.5-2.5 / 4.0-6.0 мм² |
|
| Pro'sKit CP-236DE |  |
Наконечники: втулочные НШВИ, НШВИ(2), НШВ.
Сечение проводов: 0.5, 0.75, 1.0, 1.5, 2.5, 4.0 мм² |
 |
| Pro'sKit CP-236DM5 |  |
Коннекторы: Molex.
Сечение проводов: круглый кабель до Ø5.2 мм |
 |
| Pro'sKit CP-236DM6 | |
Коннекторы: Molex 8P8C/RJ45.
Сечение проводов: круглый кабель до Ø5.8 мм |
|
| Pro'sKit CP-236DN |  |
Наконечники: кольцевые и вилочные неизолированные.
Сечение проводов: 1.5 / 2.5 / 6 / 10 мм² |
 |
| Pro'sKit CP-236DQ |  |
Коннекторы: короткие экранированные 8P8C/RJ45 типа Hirose. | |
| Pro'sKit CP-236DQ1 |  |
Коннекторы: экранированные 8P8C/RJ45 типа Hirose. | |
| Pro'sKit CP-236DR |  |
Наконечники: кольцевые и вилочные изолированные.
Сечение проводов: 0.5-1.0 / 1.5-2.5 / 4.0-6.0 мм² |
|
| Pro'sKit CP-336DG |  |
Коннекторы: BNC. Тип кабелей: RG 58, 59, 62, 174, оптоволокно.
Сечение проводов: 043", .068", .100", .137", .213", .255" |
 |
| Pro'sKit CP-336DH1 |  |
Коннекторы: BNC-F. Тип кабелей RG 59, 6.
Сечение проводов: .255", .320", .350" |
|
| Pro'sKit CP-336DI |  |
Коннекторы: BNC. Тип кабелей RG 58, 59, 6, 174.
Сечение проводов: .255", .213", .093", .068", 0.315" |
|
| Pro'sKit CP-336DK4 |  |
Коннекторы: BNC. Тип кабелей RG 58, 59, 6, 174.
Сечение проводов: .100", .128", .190", .213" |
|
| Pro'sKit CP-336DV |  |
Коннекторы: SMA, SMB, SMC и MCX.
Сечение проводов: .043", .069", .100", .128", .151", .213" |
 |
| Pro'sKit CP-5S1D |  |
Коннекторы: Solar-коннекторы MC 3 Сечение проводов: 2,5/4,0/6,0 мм² (AWG 14/12/10). |
 |
Видео
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для коаксиального кабеля:
- Pro'sKit 1PK-3003FD28
- Pro'sKit 6PK-230PA
- Pro'sKit CP-371M
- Pro'sKit CP-371T
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов без матриц:
- Pro'sKit 1PK-3003F
- Pro'sKit 9PK-2026A
- Pro'sKit CP-371
- Pro'sKit CP-3005F
- Pro'sKit CP-372
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для неизолированных блокировочных коннекторов:
- Pro'sKit CP-3006FD2
- Pro'sKit CP-3006FD36
- Pro'sKit CP-3006FD45
- Pro'sKit 6PK-230C
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для плоских изолированных разъемов (РПИ):
- Pro'sKit CP-3006FD47
- Pro'sKit CP-3006FD46
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для обжима solar-коннекторов:
- Pro'sKit CP-3006FS2
- Pro'sKit CP-371Y
- Pro'sKit CP-371Y1
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для витой пары:
- Pro'sKit CP-371G
- Pro'sKit CP-372G
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для штекерных коннекторов:
- Pro'sKit 6PK-301E
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для неизолированных гаечных клем и втулочных наконечников:
- Pro'sKit 6PK-301N
Матрица обжима неизолированных блокировочных коннекторов подходит к следующим моделям Кримперов для изолированных гаечных клемм:
- Pro'sKit 6PK-301H
- Pro'sKit 6PK-301R
Сечение провода матрицы обжима неизолированных блокировочных коннекторов:
- 0.5 - 1.0 кв, мм
- 0.05 - 0.25 кв, мм
