Калибровочный набор SIGLENT F504MS
Код: 916842
Калибровочный набор SIGLENT F504MS
Все о товаре
Гарантия
Цена ожидается
Все о товаре
1 кг Гарантия: 36 месяцев
Механический комплект для калибровки векторных и спектральных анализаторов SIGLENT. Тип N (папа), 50 Ом, 0-9 ГГц, состав: нагрузка холостого хода, короткозамкнутая нагрузка, сквозная нагрузка и перемычка с соединителями типа N
Цена ожидается
SIGLENT F504MS – это набор эталонов для механической калибровки коаксиальных линий с разъемом типа N и сопротивлением 50 Ом. В набор входят фиксированные нагрузки, разомкнутые цепи и короткозамкнутые стандарты, а также сквозные адаптеры, рассчитанные на диапазон частот от постоянного тока (DC) до 9 ГГц. Эти эталоны используются для калибровки скалярных и векторных анализаторов цепей, позволяя выявлять систематические погрешности в измерениях.
Особенности
- Поддержка сигналов с частотами от постоянного тока (DC) до 9 ГГц для универсальности в измерениях.
- Содержит фиксированные нагрузки, разомкнутые цепи, короткозамкнутые стандарты и сквозные адаптеры.
- Высокая точность с фазовым отклонением ≤ ± 0,8° и минимальными обратными потерями.
- Износостойкость более 2000 циклов подключения.
- Работает в температурном диапазоне от -15 ℃ до +35 ℃.
Технические характеристики
| Тип модели | Разъем | Характеристики |
|---|---|---|
| Открытый | N-коннектор | DC – 9 ГГц, фазовое отклонение ≤ ± 0,8° |
| Короткозамкнутый | N-коннектор | DC – 9 ГГц, фазовое отклонение ≤ ± 0,8° |
| Нагрузка | N-коннектор | DC – 9 ГГц, КСВ ≤ 1.032 (обратные потери ≥ -36 дБ) |
| Сквозной | N-коннектор - N-коннектор | DC – 9 ГГц, КСВ ≤ 1,06 (обратные потери ≥ -31 дБ), 9 – 18 ГГц, КСВ ≤ 1,1 (обратные потери ≥ -26 дБ), вносимые потери ≤ 0,2 дБ, задержка = 197,1 пс |
| Общие характеристики | ||
| Сопротивление | 50 Ом | |
| Мощность | 1 Вт | |
| Стандарт интерфейсов | IEC 60169-16 | |
| Износостойкость | > 2000 | |
| Крутящий момент | 1,35 Нм | |
| Размер гаечного ключа | 19 мм | |
| Температура | -15 ℃ ~ + 35 ℃ | |
Комплектация

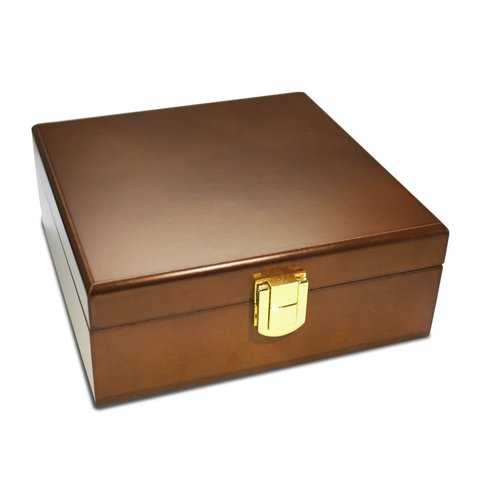

- Калибровочный набор SIGLENT F504MS — 1 шт.
