Паяльный комплекс Quick EA-H15
Все о товаре
Quick EA-H15 – паяльно-ремонтный комплекс повышенной мощности для пайки и выпаивания различных компонентов.
Комплекс является обновленной версией комплекса QUICK BGA2015 и состоит из инфракрасной ремонтной станции QUICK IR EA-H15, лазерной системы высокоточного монтажа QUICK PL EA-H15, камеры визуализации QUICK RPC EA-H15.
Особенности
- Идеально подходит для пайки и восстановления CBGA, CCGA, CSP, QFN, MLF, PGA и др.

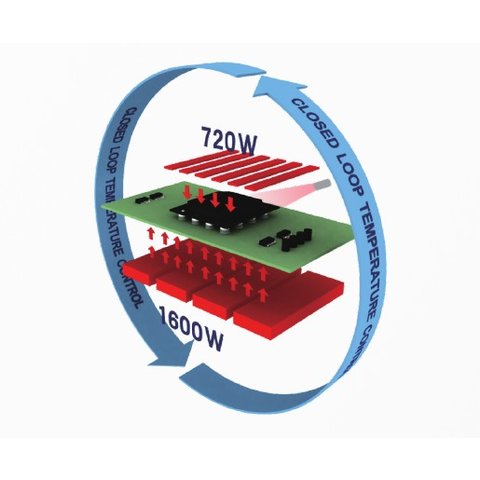

- Для определения температуры поверхности корпуса BGA используется инфракрасный датчик. Таким образом осуществляется регулирование в замкнутом цикле и равномерное распределение тепла.
- • Устройство прецизионной установки микросхем серии PL разработано с применением двухцветных оптических линз, которые обеспечивают хорошую координацию
- Паяльно-ремонтный комплекс соединяется с компьютером с помощью программного обеспечения IRSoft для записи и анализа процессов обработки, а также формирования линейного графика для производства.
- Программируемая система управления параметрами пайки, память на 10 режимов, пароль.
- Большие размеры нижнего излучателя предохраняют печатную плату от неравномерного нагрева и деформации.
- Микропроцессорное управление и малоинерционные нагреватели обеспечивают максимальную термостабильность.
- Лазерный светодиодный указатель для подсветки точки в центре рабочей зоны.
- Встроенный вакуумный насос для захвата компонента (макс. 0.05 МПа).
- Верхняя светодиодная подсветка: синего цвета, с регулируемой яркостью.
- Нижняя светодиодная подсветка: желтого цвета, с регулируемой яркостью.
- Универсальная рамка-держатель с эластичным креплением для миниатюрных и сложнопрофильных плат в комплекте.
- Монитор (опция).
- Вентиляторы верхнего и нижнего охлаждения в комплекте.
Технические характеристики
| Мощность | 2400 Вт (макс.) |
| Мощность верхнего ИК-излучателя | 720 Вт (120 Вт×6, инфракрасные нагревательные трубки, длина волны: 2-8 мкм) |
| Мощность нижнего ИК-излучателя | 1600 Вт (400 Вт×4, длинноволновый инфракрасный нагреватель) – стандарт 2000 Вт (500 Вт×4, длинноволновые инфракрасные нагревательные трубки) – опция |
| Апертура верхнего ИК-излучателя | 20-60 мм (регулирование по осям X, Y) |
| Размеры нижнего ИК-излучателя | 260×260 мм |
| Максимальный размер печатной платы | 400×400 мм |
| Максимальный размер SMD (BGA) компонентов | 60×60 мм |
| Температурный датчик | Бесконтактный инфракрасный, 0…300°C |
| Камера позиционера | увеличение: 220x (22x оптическое + 10x цифровое), горизонтальное разрешение 480 линий, стандарт PAL, питание 12 В/300 мА |
| Камера визуализации RPC | увеличение: 220x (22x оптическое + 10x цифровое), горизонтальное разрешение 480 линий, стандарт PAL |
| Размеры (Д×Ш×В) | 850×720×730 мм |
| Вес | ~ 75 кг |
Видео
Руководство пользователя
Загрузить Руководство по эксплуатации для Quick EA-H15 (англ.).
Комплектация
- Основной модуль Quick BGA EA-H15 — 1 шт.
- Блок управления — 1 шт.
- ИК камера RPC — 1 шт.
- Кабель видео — 1 шт.
- Кабель USB — 1 шт.
- Карта для записи видео — 1 шт.
- Набор инструментов для BGA — 1 шт.
- Инструкция пользователя — 1 шт.
Внимание! Монитор не входит в комплект данного комплекса и может быть приобретен отдельно.
Советы для паяния
Размер нижнего нагревателя паяльные комплексы:
- 260 x 260 мм
Общая мощность паяльные комплексы:
- 2800 Вт
Тип управления паяльные комплексы:
- Микроконтроллерный / ПК синхронизация
Тип верхнего нагревателя паяльные комплексы:
- Керамический
Тип нижнего нагревателя паяльные комплексы:
- Керамический
Мощность верхнего нагревателя паяльные комплексы:
- 720 Вт
