Универсальный генератор сигналов RIGOL DG4062
Все о товаре
Генераторы DG4000 серии сочитают в себе множество функций, включая генератор функций, генератор сигналов произвольной формы, генератор импульсов, генератор гармонических колебаний, аналоговый/цифровой модулятор и счетчик.
Универсальный генератор сигналов RIGOL DG4062 использует технологию прямого цифрового синтеза (DDS технология), которая обеспечивает стабильный высокоточный и чистый синусоидальный сигнал с минимальными искажениями. Универсальный генератор сигналов RIGOL DG4062 прост в использовании: обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.
Универсальный генератор сигналов RIGOL DG4062 - Инструкция по эксплуатации
Скачать инструкцию пользователя для генератора сигналов RIGOL DG4062 (англ.)
Скачать инструкцию пользователя для генератора сигналов RIGOL DG4062 (рус.)
Универсальный генератор сигналов RIGOL DG4102 - Программное обеспечение
Скачать программное обеспечение для генератора сигналов RIGOL DG4062
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DG4062.
Универсальный генератор сигналов RIGOL DG4062 - Особенности
- 6 стандартных форм сигнала:

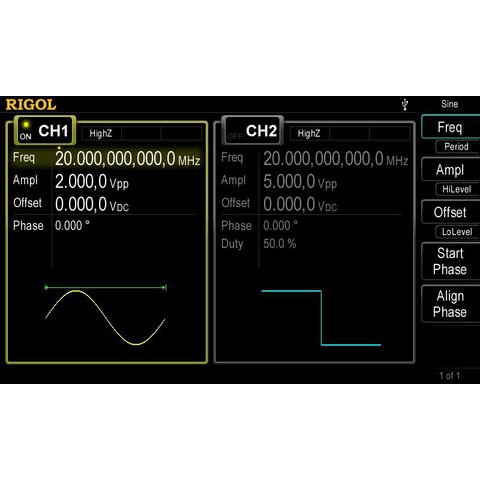

- синусоидальный
- прямоугольный (меандр)
- Пилообразный
- импульсный
- шумовой

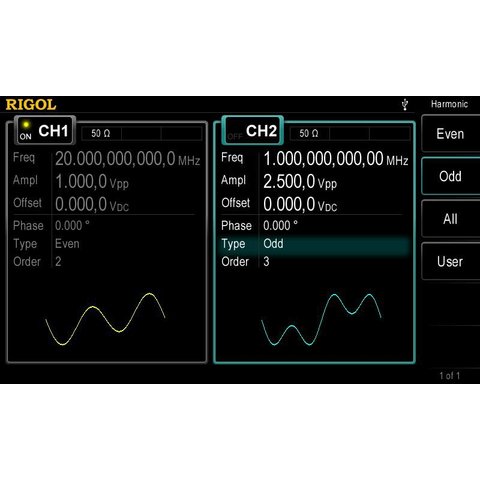

- гармонический

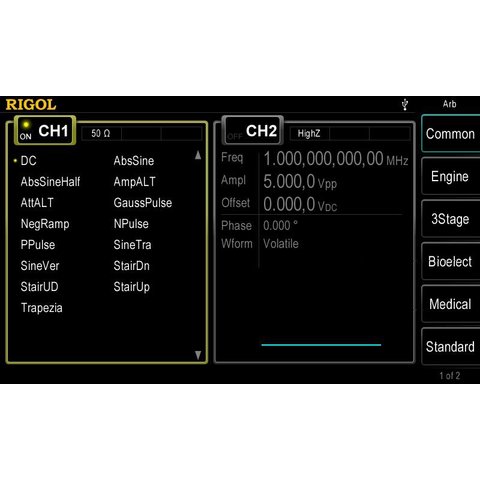

- Функция произвольного сигнала с 150 формами сигнала
- Частота семплирования - 500 МВыб/с
- 2 ppm высокая стабильность частоты, -115 дБ/Гц низкий уровень фазовых шумов

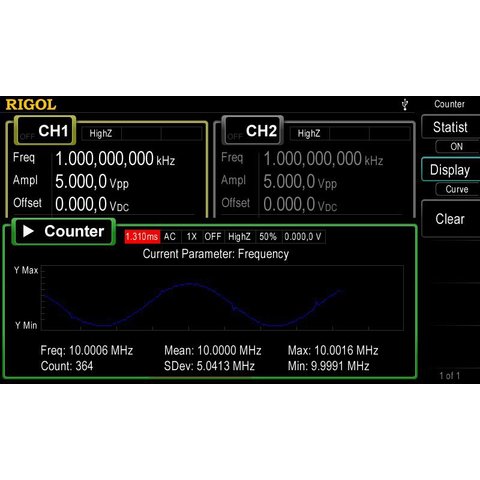

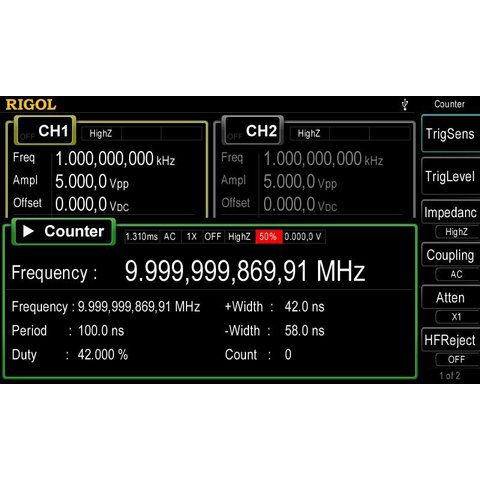

- Встроенный прецизионный счетчик частот
- 7-дюймовый цветной ЖК-дисплей (800 × 480)
- 14-битное вертикальное разрешение
- Длина сигнала 16 K
Универсальный генератор сигналов RIGOL DG4062 - Технические характеристики
Стандартные сигналы | ||||
---|---|---|---|---|
Сигналы |
Синусоидальный, Прямоугольный, Пилообразный, Импульсный, Шумовой, Гармонический Произвозвольные сигналы |
|||
Синусоидальный | 1 мкГц до 60 МГц | |||
Прямоугольный | 1 мкГц до 25 МГц | |||
Пилообразный | 1 мкГц до 1 МГц | |||
Импульсный | 1 мкГц до 15 МГц | |||
Гармонический | 1 мкГц до 30 МГц | |||
Белый шум | 60 МГц (-3 дБ) | |||
Разрешение | 1 мкГц | |||
Режим Sine: спектральная чистота синусоидального сигнала | ||||
Гармоническое искажение | DC-1 МГц | 1 МГц-10 МГц | 10 МГц-100 МГц | 100 МГц-160 МГц |
<-60 дБн | <-55 дБн | <-50 дБн | <-40 дБн | |
Суммарное гармоническое искажение | <0.1% (10 Гц-20 кГц, 0 дБм) | |||
Ложный (негармонический) сигнал | ≤10 МГц | <-65 дБн | ||
>10 МГц | <-65 дБн + 6 дБ на октаву | |||
Фазовый шум | 10 МГц: ≤-115 дБн/Гц | |||
Режим Square: характеристики прямоугольного сигнала ("меандра") | ||||
Время нарастания/спада | <12 нс | |||
Выброс | <3% | |||
Рабочий цикл | ≤10 МГц | 20.0% до 80.0% | ||
10 МГц-40 МГц | 40.0% до 60.0% | |||
>40 МГц | 50.0% (фиксированное) | |||
Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||
Режим Pulse: характеристики импульсного сигнала | ||||
Период импульса | 66,7 нс до 1000000 с | |||
Длина импульса | ≥18 нс | |||
Выброс | <3% | |||
Дрожание фазы | ≤5 МГц 2 ппм + 500 пс | |||
Режим Arb: характеристики произвольного сигнала | ||||
Длина сигнала | 16 K точек | |||
Вертикальное разрешение | 14 бит | |||
Частота выборки | 500 МВыб/с | |||
Минимальное время нарастания/спада | <5 нс | |||
Дрожание фазы (среднеквадратичное значение) | ≤5 МГц 2 ппм + 500 пс | |||
Метод интерполяции | Закрытый, линейный | |||
Величины на выходе | ||||
Амплитуда | ≤20 МГц 1 мВ до 10 В ≤60 МГц 1 мВ до 5 В |
|||
Точность амплитуды (1 кГц) |
± 1% заданного значения + 2 мВ | |||
Неравномерность амплитудной характеристики гармонической вол-ны в области 100 кГц | ≤10 МГц: ±0.1 дБ ≤60 МГц: ±0.2 дБ |
|||
DC смещение | ||||
Диапазон | ±5 В ac + dc | |||
Точность | 1% заданного значения + 5 мВ + 0.5% амплитуды | |||
Амплитудная модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Источник | Внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Глубина | 0% до 120% | |||
Частотная модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Частота модуляции | 2 МГц ~ 50 кГц | |||
Фазовая модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Девиация фазы | 0° до 360° | |||
FSK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний / внешний | |||
Модулирующие сигналы | 50% площади рабочего цикла | |||
3FSK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний | |||
Модулирующие сигналы | 50% площади рабочего цикла | |||
4FSK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний | |||
Модулирующие сигналы | 50% площади рабочего цикла | |||
PSK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний / внешний | |||
Модулирующие сигналы | 50% площади рабочего цикла | |||
BPSK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний | |||
Модулирующие сигналы | 50% площади рабочего цикла | |||

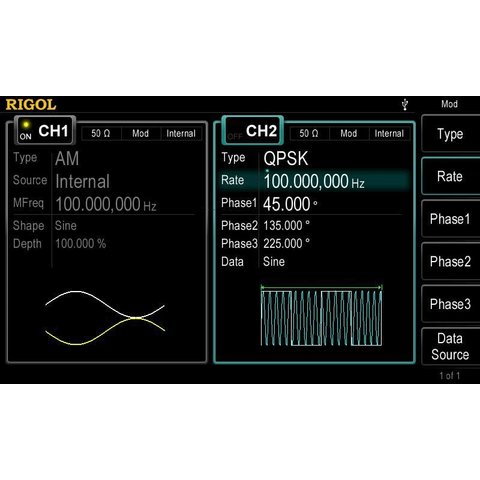

QPSK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Источник | Внутренний | |||
Модулирующие сигналы | 50% площади рабочего цикла | |||
OSK модуляция | ||||
Форма несущего сигнала | синусоидальный | |||
Источник | Внутренний / внешний | |||
Время колебания | 8 нс ~ 200 с | |||
PWM модуляция | ||||
Форма несущего сигнала | импульсный | |||
Источник | Внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Девиация длины | 0% до 100% от длины импульса | |||

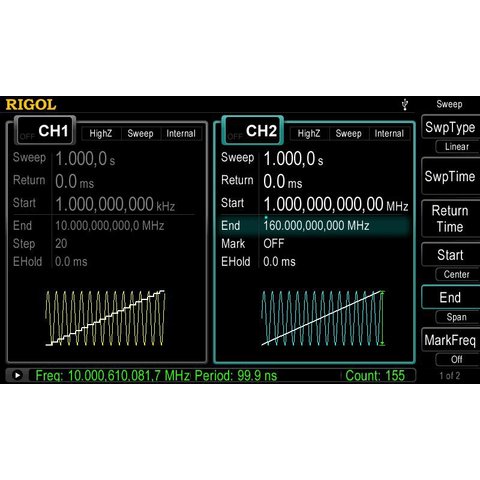

Свипирование | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный | |||
Тип | Линейный, логарифмический или пошаговый | |||
Направление | вверх или вниз | |||
Частота старт/стоп | 1 мкГц до 60 МГц | |||
Время свипирования | 1 мс до 300 с | |||
Источник | Внутренний/ внешний/ ручной | |||
Пакетный режим | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Частота несущего сигнала | 2 МГц до 60 МГц | |||
Счетчик пакетов | 1 до 1 000 000 или бесконечный | |||
Внутренний период | 2 мкс до 500 с | |||
Источник | Внешний запуск | |||
Источник запуска | Внутренний/ внешний/ ручной | |||
Общие характеристики | ||||
Дисплей | 7-дюймовый ЖК-дисплей (800 × 480) | |||

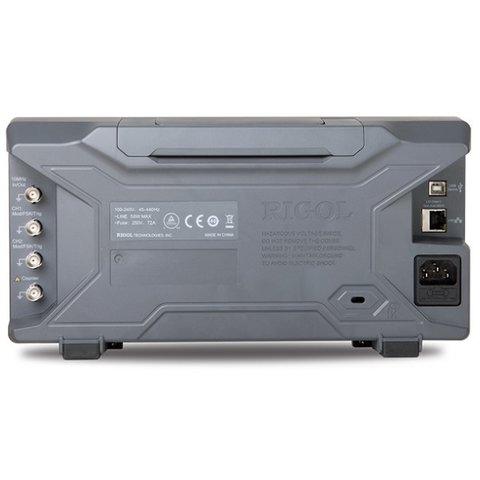

Интерфейсы | USB-хост (2), USB, LAN | |||
Питание | 100 В ~ 240 В (45 Гц ~ 440 Гц) меньше 50 Вт |
|||
Габариты | 313 × 160.7 × 116.74 мм | |||
Вес | 4,5 кг |
Универсальный генератор сигналов RIGOL DG4062 - Комплектация
- Генератор сигналов RIGOL DG4062 (1 шт.)
- Кабель питания (1 шт.)
- Кабель USB (1 шт.)
- Кабель BNC, 1 м (1 шт.)
Универсальный генератор сигналов RIGOL DG4062 - Дополнительные аксессуары
- Аттенюатор 40 дБ (1 шт.)
- Комплект для монтажа в стойке (1 шт.)
Максимальная частота сигнала генератора сигналов:
- 60 МГц
Количество каналов генератора сигналов:
- Двухканальный
