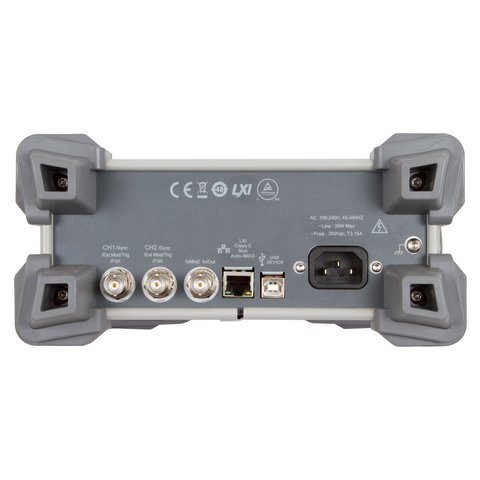

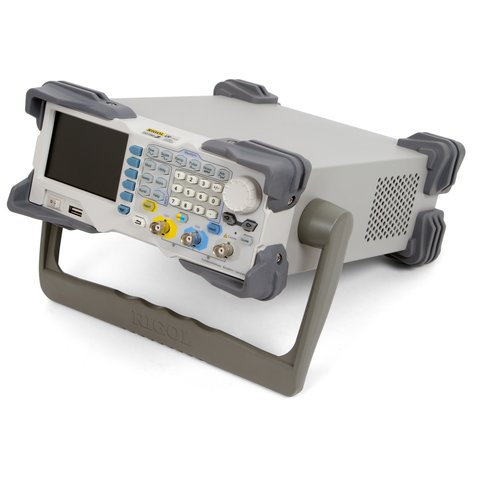

Универсальный генератор сигналов RIGOL DG1032Z
Все о товаре
RIGOL DG1032Z - это многофункциональный универсальный генератор сигналов, в котором используется инновационная технология SiFi (Signal Fidelity) для стабильных, высокоточных и чистых (с низким уровнем помех) сигналов. Превосходные характеристики, удобство и универсальность сочетающихся функций делает этот генератор сигналов идеальным для симуляция датчиков и сигналов естественной среды, моделирования электронных схем, проверки последовательных шин и микросхем. Двухканальный генератор сигналов RIGOL DG1032Z обладает интуитивным пользовательским интерфейсом и удобной панелью управления с визуальными подсказками.
Особенности
- Технология SiFi (Signal Fidelity): последовательное генерирование сигнала произвольной формы, восстановление сигнала без искажений, точно регулируемая частота дискретизации, низкий уровень фазового дрожания (200 пс)
- 2 канала
- 5 стандартных форм сигнала и 160 встроенных сигналов произвольной формы:
- синусоидальный
- импульсный
- прямоугольный (меандр)
- пилообразный
- шум
- Частота дискретизации - 200 Мвыб./с, вертикальное разрешение - 14 бит
- Разнообразные модуляции:
- AM
- FM
- PM
- ASK
- FSK
- PSK
- PWM
- Свипирование
- Burst
- Удобный интерфейс редактирования произвольных сигналов
- Стандартная функция суммирования сигналов
- Стандартные интерфейсы: USB хост и устройство, LAN
- 3,5-дюймовый цветной ЖК дисплей
Технические характеристики
Стандартные сигналы | ||||
---|---|---|---|---|
Сигналы | синусоидальный, прямоугольный, пилообразный, имплульсный, Шум произвольные сигналы | |||
Синусоидальный | 1 мкГц - 30 МГц | |||
Прямоугольный | 1 мкГц - 15 МГц | |||
Имплульсный | 1 мкГц - 15 МГц | |||
Пилообразный | 1 мкГц - 500 кГц | |||
Гармонический | 1 мкГц - 10 МГц | |||
Шум | 30 МГц | |||
Произвольные сигналы | 1 мкГц - 10 МГц | |||
Макс. выходная частота | 30 МГц | |||
Частота дискретизации | 200 МВыб./с | |||
Модуляции | AM, FM, PM, ASK, FSK, PSK, PWM | |||
Режим Square: характеристики прямоугольного сигнала ("меандра") | ||||
Время нарастания/спада | <10 нс | |||
Выброс | <5% | |||
Скважность | 0,01% - 99,99% (ограничен текущей настройкой частоты) | |||
Дрожание | ≤5 МГц 2 ппм + 200 пс | |||
Режим Pulse: характеристики импульсного сигнала | ||||
Длительность импульса | ≥16 нс (ограничен текущей настройкой частоты) | |||
Время нарастания/спада | ≥10 нс | |||
Выброс | <5% | |||
Дрожание | ≤5 МГц 2 ппм + 200 пс | Режим Ramp: характеристики пилообразного сигнала | ||
Линейность | ≤1% пикового вывода | |||
Симметричность | 0% до 100% | |||
Режим Arb: характеристики произвольного сигнала | ||||
Длительность сигнала | 8 точек - 2 Мточек (16 Мточек, опц.) | |||
Вертикальное разрешение | 14 бит | |||
Частота дискретизации | 200 МВыб./с | |||
Мин. время нарастания/спада | <5 нс | |||
Дрожание (RMS) | ≤5 МГц 2 ппм + 200 пс | |||
Величины на выходе | ||||
Амплитуда | ≤10 МГц: 2,5 мВпп - 10 Впп ≤30 МГц: 2,5 мВпп - 5,0 Впп ≤60 МГц: 2,5 мВпп - 2,5 Впп |
|||
Точность амплитуды (1 кГц) |
± 1% настройки + 1 мВ | |||
Неравномерность амплитудной характеристики | ≤10 МГц: ±0,1 дБ ≤60: МГц ±0,2 дБ |
|||
DC смещение | ||||
Диапазон | ±5 В AC + DC | |||
Точность | 1% настройки + 5 мВ + 0,5% амплитуды | |||
AM модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный (за исключением DC) | |||
Источник | внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Глубина | 0% - 120% | |||
Частота | 2 мГц - 1 МГц | |||
FM модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный (за исключением DC) | |||
Источник | внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Частота модуляции | 2 мГц - 1 МГц | |||
PM модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный (за исключением DC) | |||
Источник | внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Девиация фазы | 0° - 360° | |||
ASK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный (за исключением DC) | |||
Источник | внутренний / внешний | |||
Модулирующие сигналы | 50% скважности прямоугольного сигнала | |||
Частота | 2 мГц - 1 МГц | |||
FSK модуляция | ||||
Форма несущего сигнала | синусоидальный, прямоугольный, пилообразный, произвольный (за исключением DC) | |||
Источник | внутренний / внешний | |||
Модулирующие сигналы | 50% скважности прямоугольного сигнала | |||
Частота | 2 мГц - 1 МГц | |||
PWM модуляция | ||||
Форма несущего сигнала | импульсный | |||
Источник | внутренний / внешний | |||
Модулирующие сигналы | синусоидальный, прямоугольный, пилообразный, шумовой, произвольный | |||
Девиация | 0% - 100% длины импульса | |||
Внешний вход модуляции | ||||
Входной диапазон | 75 мВ RMS - ±5 В AС + DC | |||
Входная полоса пропускания | 50 кГц | |||
Входное сопротивление | 1000 Ом | |||
Основные характеристики | ||||
Дисплей | 3,5-дюймовый ЖК (320 × 240 пикселей) | |||
Интерфейсы | USB хост, USB устройство, LAN | |||
Питание | 100 В - 240 В (45 Гц - 440 Гц), CATII | |||
Габариты | 261,5 × 112 × 318,4 мм | |||
Вес | 4,5 кг |
Дополнительная информация
Загрузить дополнительную информацию (Data Sheet) для RIGOL DG1032Z.
Видео
Стандартная комплектация
- Генератор сигналов RIGOL DG1032Z (1 шт.)
- Кабель USB (1 шт.)
- Кабель BNC (1 шт.)
- Кабель питания (1 шт.)
Количество каналов генератора сигналов:
- Двухканальный
Максимальная частота сигнала генератора сигналов:
- 30 МГц
