Программное расширение для измерения ACPR, OBW, CP, TDP RIGOL AMK-DSA800
Все о товаре
Цифровой продукт. Товар не подлежит возврату или обмену.
Обычно заказ обрабатывается в течение 1 час с момента получения нами вашей оплаты в полном объеме и всей необходимой информации. Мы вышлем инструкции для начинающих на вашу электронную почту.
Этот товар – лицензионный ключ, который используется для активации данной функции в вашем приборе.
RIGOL AMK-DSA800 – опциональный расширенный измерительный набор, с помощью которого ваш анализатор спектра будет способен производить такие измерения: мощность временного интервала, мощность по соседнему каналу, мощность канала, ширина занимаемой полосы частот, ширина полосы частот излучаемого сигнала, отношение сигнал-шум на несущей частоте, нелинейные искажения, интермодуляция третьего порядка. Режим измерений может быть единичным и последовательным, а статус измерений можно контролировать: рестарт, пауза, возобновить.
Особенности

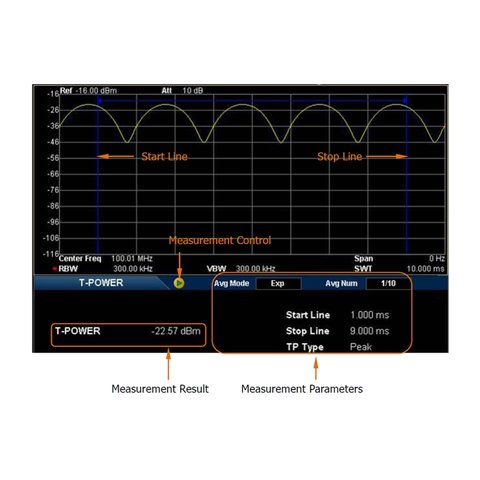

- T-Power (мощность временного интервала): система входит в режим нулевого интервала и рассчитывает мощность за выбранный пользователем период времени. Типы доступных мощностей: Peak (пиковая), Average (средняя) и RMS (среднеквадратичное значение).

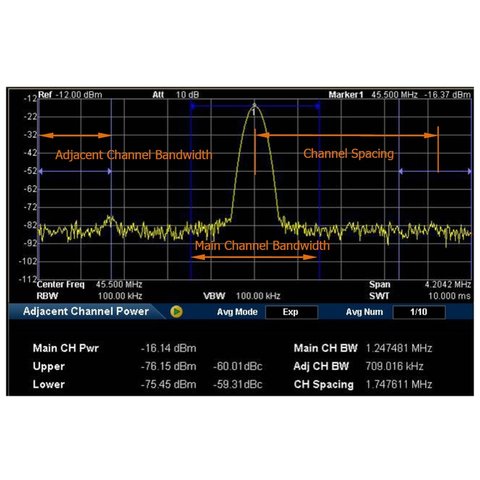

- ACP (мощность по соседнему каналу): измерение мощности главного канала и соседних каналов, а также разница мощностей между главным каналом и каждым из соседних каналов. Когда эта функция активна, интервал и полоса частот по разрешению анализатора подстраиваются под меньшие значения автоматически.

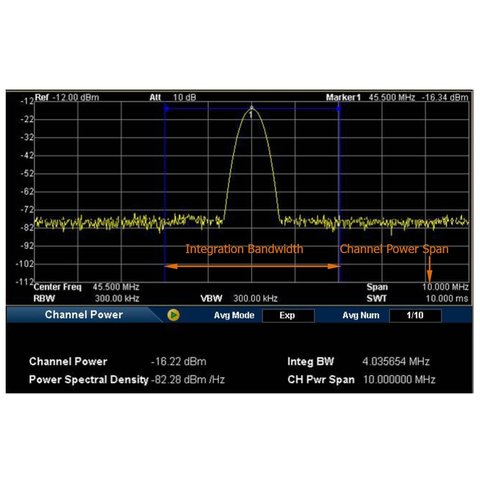

- Chan Pwr (мощность канала): измерение мощности и спектральная плотность мощности в выбранной пользователем ширине полосы пропускания канала. Когда эта функция активна, интервал и полоса частот по разрешению анализатора подстраиваются под меньшие значения автоматически.

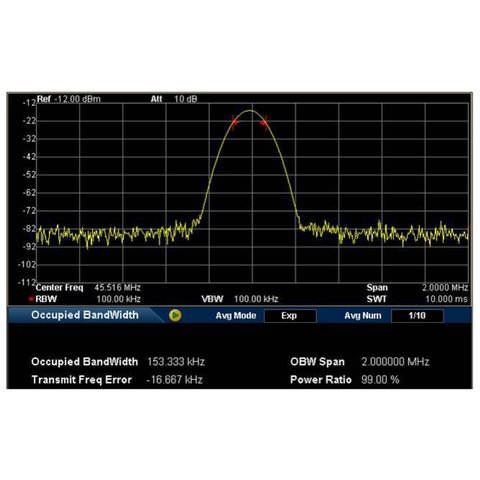

- OBW (ширина занимаемой полосы частот): подсчет ширины занимаемой полосы частот на основе выбранного пользователем коэффициента мощности (напр. 95%) и общей мощности измеренной на протяжении периода. Функция OBW также отображает сдвиг между центральной частотой измеряемого сигнала и центральной частотой анализатора.

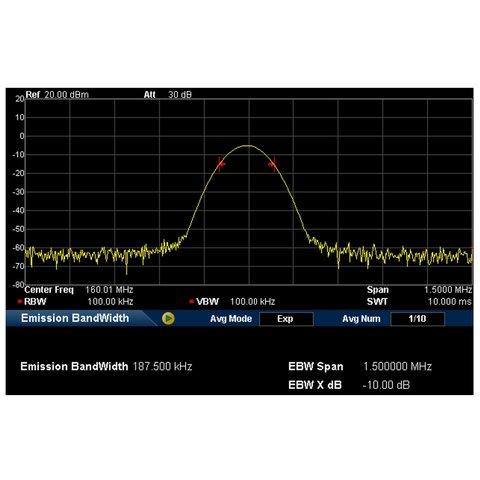

- EBW (ширина полосы частот излучаемого сигнала): подсчет полосы пропускания сигнала (EBW) на разных уровнях ниже пика сигнала (самая высока точка интервала), по выбору пользователя (напр. -10дБ ниже пикового).

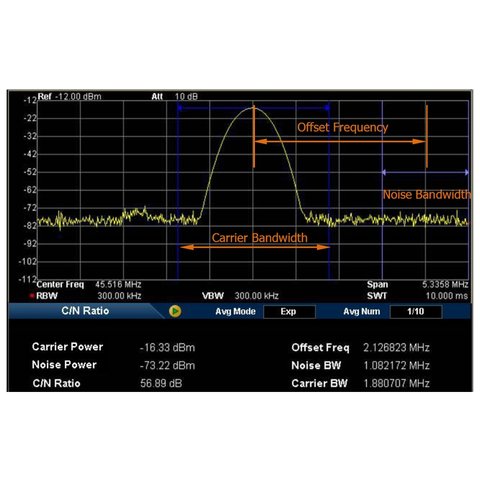

- C/N Ratio (отношение сигнал-шум на несущей частоте): измерение мощности на несущей частоте и мощности шума с выбранными пользователем полосами пропускания. Отображает мощность на несущей частоте, мощность шума и отношение сигнал-шум на несущей частоте.

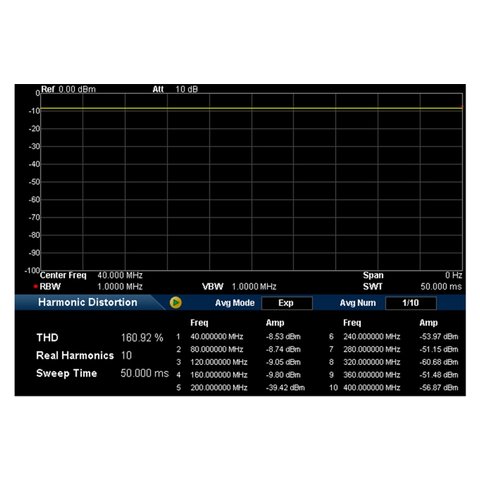

- Harmo Dist (нелинейные искажения): измерение мощности каждой гармоники (до 10-го порядка) и THD (суммарный коэффициент гармонических искажений) несущей частоты. Мощность основной гармоники должна быть больше, чем -50дБм, иначе измерение будет недействительным.

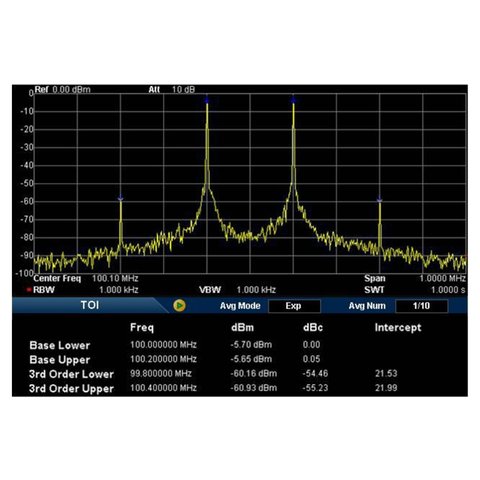

- TOI (интермодуляция третьего порядка): измерение точки перехвата составляющих третьего порядка для двух сигналов с одинаковой амплитудой и схожей частотой. Отображает частоты и амплитуды обоих сигналов, обоих продуктов третьего порядка и значения обоих точек перехвата составляющих третьего порядка.
Совместимость
Программные расширения для измерения ACPR, OBW, CP, TDP подходит к следующим моделям Анализаторов спектра:
- RIGOL DSA815-TG
- RIGOL DSA815-TG-VSWR
- RIGOL DSA832-TG
- RIGOL DSA875-TG
